Acheter et utiliser un câble avec des connecteurs SATA pour le contrôleur Broadcom MegaRAID 9560-8i

3. Frais de douanes réclamés par DHL (le cas échéant)

Lors de nos précédentes commandes chez Microchip Direct, par le passé, pour 2 contrôleurs RAID et pour un autre câble avec des connecteurs SATA, nous n'avons jamais dû payer de frais de douanes en plus des frais de livraison demandés précédemment par Microchip Direct.

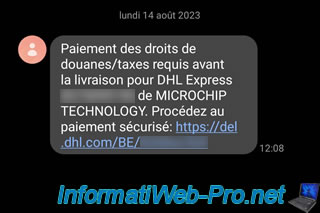

Néanmoins, lors de cette commande-ci, pour une raison qui nous échappe, nous avons reçu un SMS de la part de DHL qui nous réclamait des frais de douanes.

Après vérification, ceci était vrai.

Dans notre cas, les frais de douanes s'élèvent à seulement 26,43 €.
Ceux-ci peuvent être payés à DHL via le lien que vous recevrez, le cas échéant, par SMS.
Notez que vous pourrez payer via Bancontact, carte de débit / crédit (VISA / American Express) et PayPal.

Une fois le paiement des frais de douanes / taxes effectué, vous recevrez un e-mail de confirmation de la part de DHL (si vous leur avez fourni votre adresse mail sur le site de DHL).

Dans notre cas, le total s'élève donc seulement à 97,23 € (70,80 € + 26,43 €) au lieu des 149,69 $ ou 163,42 $ demandé par PC PitStop (que nous ne connaissons pas).

4. Déballage du câble Microchip ACK-I-SlimSASx8-8SATAx1-0.8M

Pour commencer, voici ce que vous recevrez.
Un sachet avec le câble et une feuille (pour des raisons légales) concernant les produits chimiques utilisés.

Sur ce sachet, il y a une étiquette avec ceci :

Plain Text

76088415870
MICROCHIP RoHS
ACK-I-SlimSASx8-8SATAx1-0.8M
2305800-R 1

Voici le câble ACK-I-SlimSASx8-8SATAx1-0.8M en dehors de son emballage.

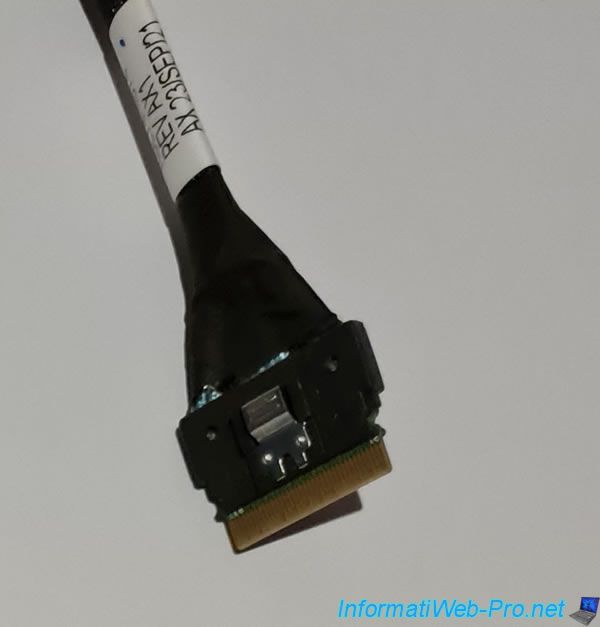

D'un côté, vous avez le connecteur "SFF-8654 (SlimSAS)" que vous brancherez plus tard sur votre contrôleur Broadcom MegaRAID.

De ce côté du câble, vous trouverez ceci :

Plain Text

RSL74-4874
RFV AX1
AX 23/SEP/21

Voici une photo de haut de connecteur.

De l'autre côté, vous trouverez uniquement 8 connecteurs SATA.

Pour des raisons légales, vous trouverez une feuille indiquant les produits chimiques utilisés dans ce câble (comme avec n'importe quel produit Microsemi).

Branchez le connecteur "SFF-8654 (SlimSAS)" à votre contrôleur Broadcom MegaRAID.

Ensuite, connectez les premiers connecteurs SATA à vos disques durs.
Ces connecteurs SATA sont numérotés à partir de 1 (sur leur étiquette).

Note : les autocollants sur nos disques durs datent de l'ancien contrôleur RAID, ce qui explique la numérotation à partir de 0 au lieu de 1.
N'y faites pas attention.

Grâce à ce câble de Microchip, vous pourrez alimenter vos disques durs SATA avec des connecteurs d'alimentation SATA.
Contrairement au câble fourni par Broadcom où vous deviez utiliser des connecteurs d'alimentation Molex à cause du connecteur U.3.

Au démarrage de votre ordinateur, si le BIOS de votre carte mère est configuré pour démarrer en mode LEGACY (ou que le mode CSM est activé pour les périphériques de stockage et PCIe/PCI), vous verrez les informations du contrôleur RAID Broadcom apparaitre au démarrage avec la liste des disques durs détectés (connectés au contrôleur RAID).

Ensuite, vous verrez le logo de votre carte mère (comme d'habitude).

5. Informations visibles dans le BIOS (en mode UEFI uniquement)

Pour accéder à l'outil de configuration de votre nouveau contrôleur Broadcom MegaRAID, votre ordinateur doit être configuré pour démarrer en mode UEFI.
En effet, l'outil de configuration des contrôleurs Broadcom MegaRAID n'est plus disponible en mode LEGACY BIOS.

Dans cet outil de configuration Broadcom, vous verrez le nombre de disques connectés à votre contrôleur Broadcom MegaRAID.

Dans "Main Menu -> Drive Management", vous verrez la liste des disques détectés (notez que la numérotation commence à 0, alors que les étiquettes sur les connecteurs SATA commence à 1).
