Configuration requise :
- Serveur DHCP

Tout d'abord, comme indiqué au début de ce tutoriel, il faut ajouter une 2ème carte réseau. Ajoutez donc cette 2ème carte réseau (physique) et suivez ensuite ce tuto.

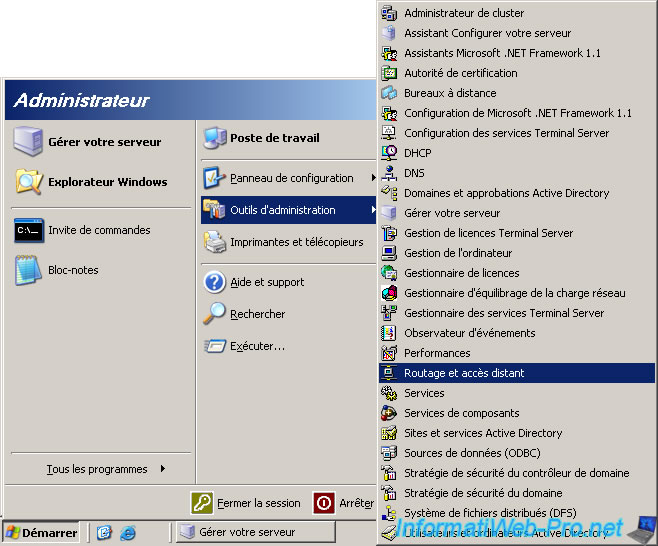

Une fois la 2ème carte réseau ajoutée, allez dans le menu démarrer --> Outils d'administration --> Routage et accès distant.

Note pour Windows Server 2008 : Sous Windows Server 2003 vous pouvez voir que cette fonctionnalité est déjà installée, mais sous Windows Server 2008 ce n'est pas le cas. Sous Windows Server 2008, il vous faudra ajouter le rôle "Services de stratégie et d'accès réseau".

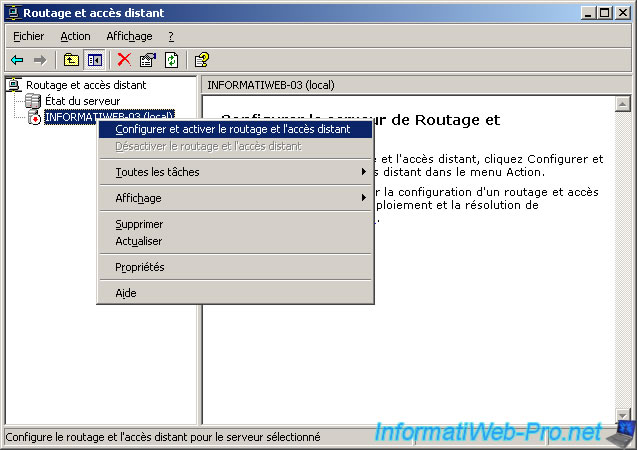

Dans la fenêtre "Routage et accès distant" qui s'affiche, faites un clic droit sur le nom de votre ordinateur (INFORMATIWEB-03 dans ce tuto) et cliquez sur "Configurer et activer le routage et l'accès distant".

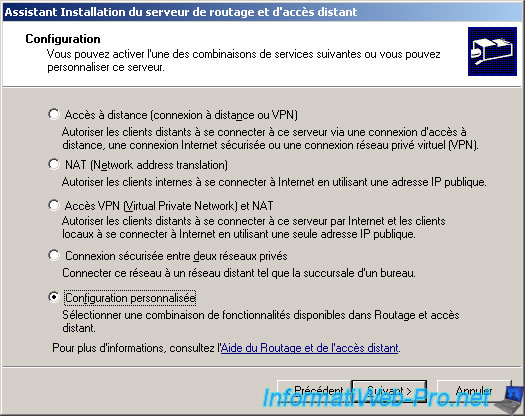

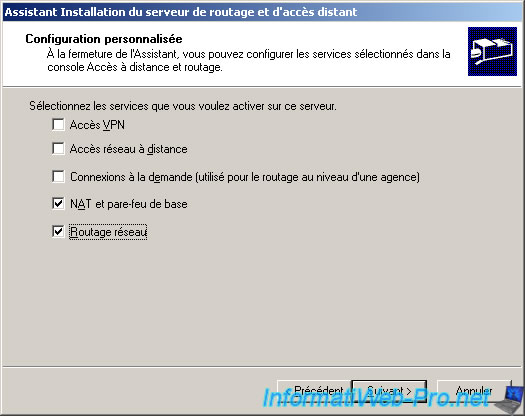

Cochez "Configuration personnalisée".

Cochez les cases :
 - NAT et pare-feu de base
 - Routage réseau

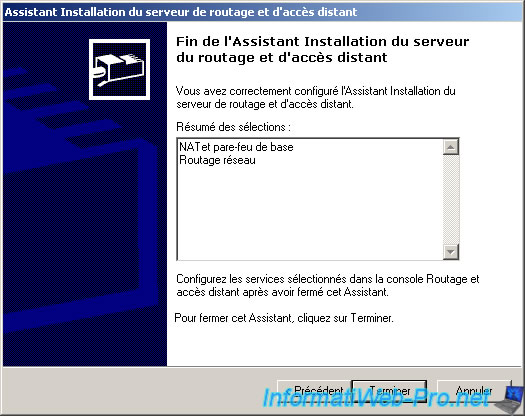

Cliquez sur "Terminer".

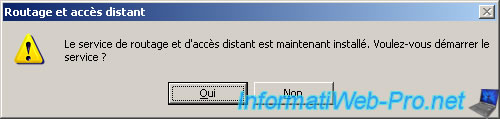

Cliquez sur "Oui" pour démarrer le service de routage et d'accès distant.

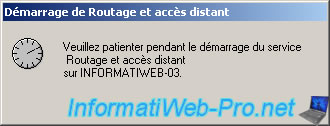

Le service démarre.

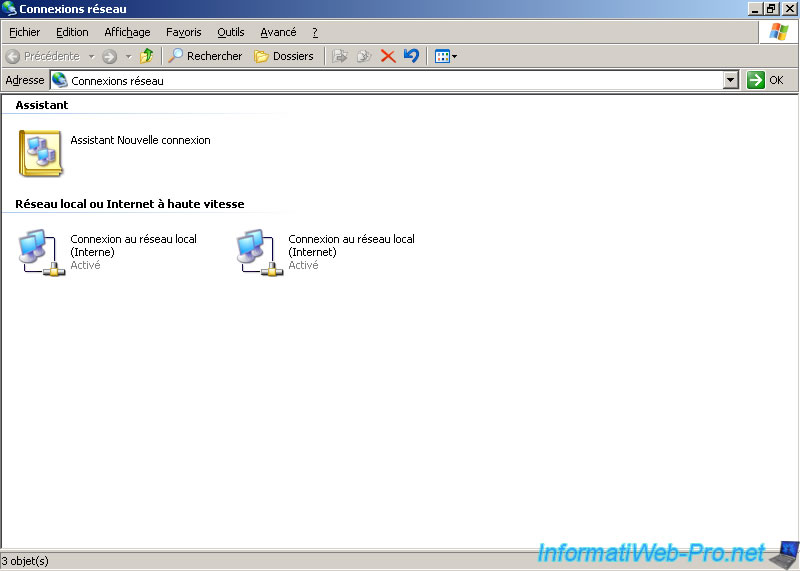

Pour faciliter la configuration de ce service, nous allons d'abord renommer les 2 connexions réseau (1 pour chaque carte réseau).

Celle du réseau interne en "Connexion au réseau local (Interne)" qui est configurée avec les paramètres du tuto sur le DHCP à savoir :
 - IP : 10.0.0.1
 - Masque de sous-réseau : 255.0.0.0
 - Passerelle : 10.0.0.0
 - Serveur DNS : 10.0.0.1

Celle du réseau Internet en "Connexion au réseau local (Internet)" qui est configurée avec ces paramètres :
 - IP : 192.1681.5
 - Masque de sous-réseau : 255.255.255.0
 - Passerelle : 192.168.1.254
 - Serveur DNS : 192.168.1.254

Les paramètres de la connexion "Connexion au réseau local (Internet)" doivent évidemment correspondre aux paramètres de votre réseau.

Lorsque vous voudrez configurer les paramètres de la 2eme connexion au réseau local en statique, vous obtiendrez un avertissement à cause des multiples passerelles qui sont sur des classes différentes. Cela fonctionnera grâce au NAT donc cliquez sur "Oui".

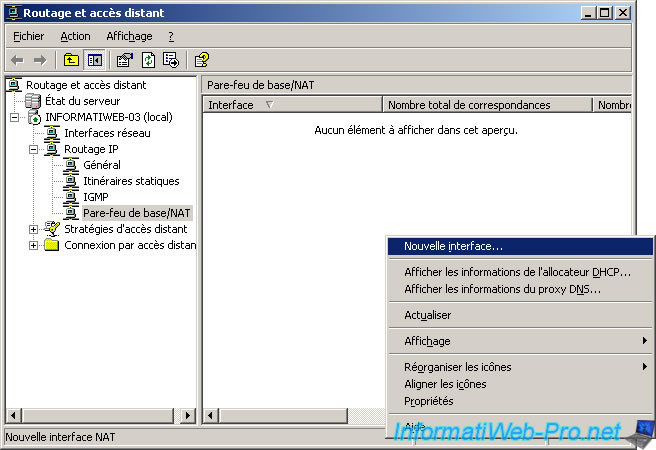

Allez dans la fenêtre "Routage et accès distant" et faites un clic droit dans la partie droite. Cliquez ensuite sur "Nouvelle interface ...".

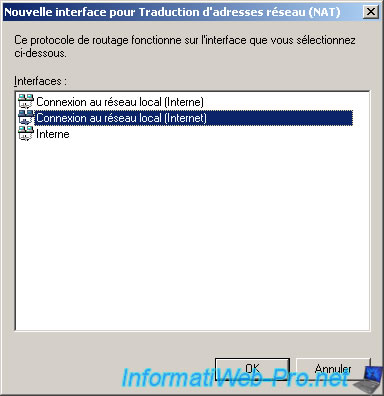

Sélectionnez l'interface "Connexion au réseau local (Internet)" et cliquez sur "OK".

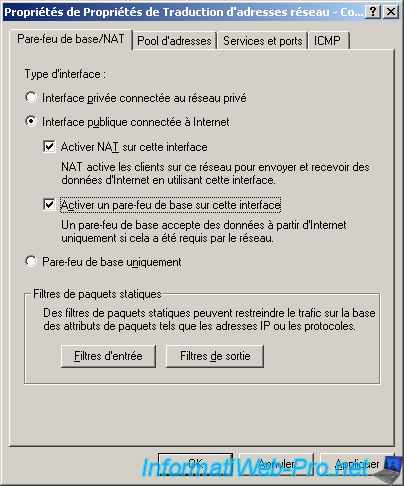

Sélectionnez "Interface publique connectée à Internet" et cochez les cases "Activer NAT sur cette interface" et "Activer un pare-feu de base sur cette interface" si ce n'est pas déjà fait.

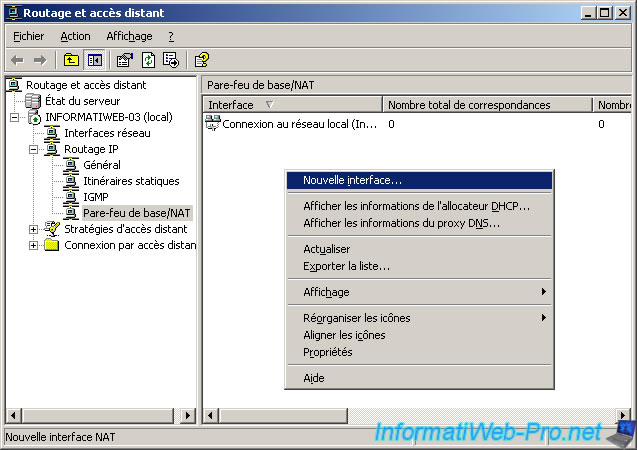

Faites de nouveau un clic droit dans la partie droite et cliquez sur "Nouvelle interface...".

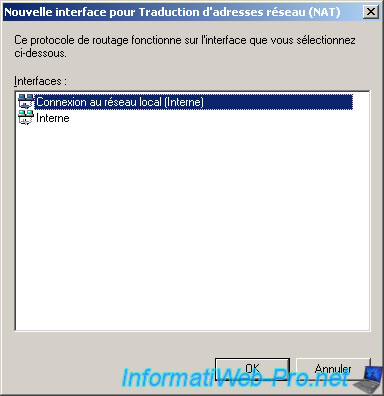

Sélectionnez l'interface "Connexion au réseau local (Interne)" et cliquez sur "OK".

L'interface "Interne" n'existe pas réellement et nous n'en aurons pas besoin.

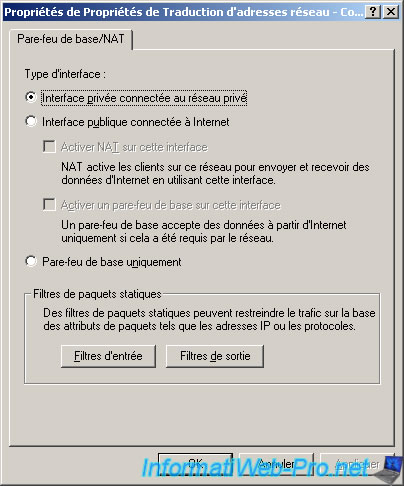

Sélectionnez "Interface privée connectée au réseau privé" si ce n'est pas déjà fait.

Maintenant que notre serveur est configuré pour servir de routeur, nous allons configurer notre serveur DHCP pour qu'il envoie l'adresse IP de la passerelle (ou routeur) à nos clients. Ainsi, les clients sauront avoir Internet via la passerelle qui est notre serveur.

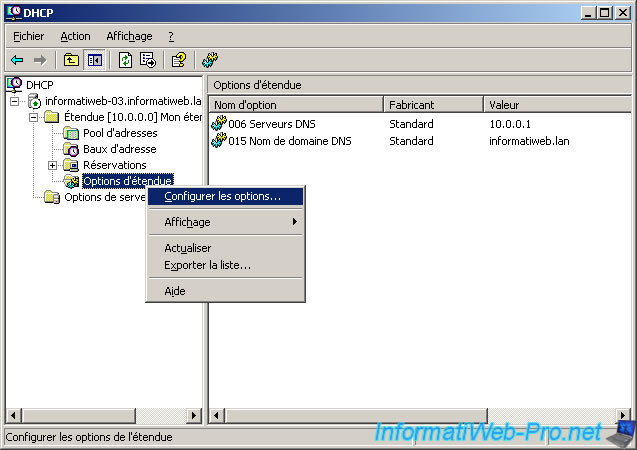

Pour cela, allez dans la configuration du DHCP et faites un clic droit sur "Options d'étendue" et cliquez sur "Configurer les options".

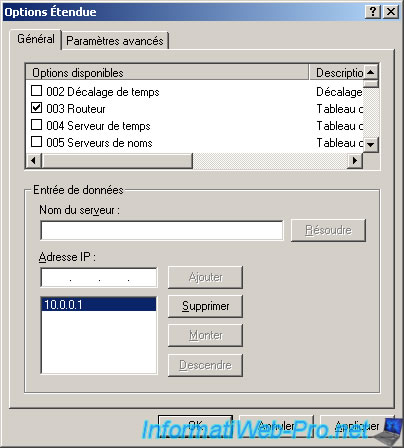

Cochez la case "003 Routeur" et indiquez l'adresse IP du serveur (côté réseau interne) dans la case "Adresse IP". Cliquez ensuite sur le bouton "Ajouter" puis sur OK pour quitter cette fenêtre.

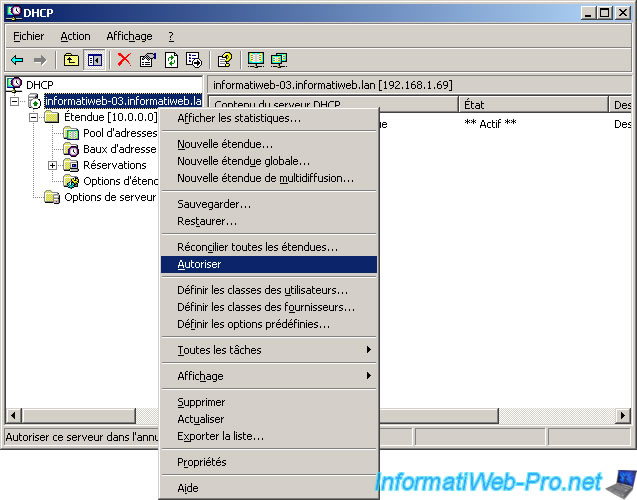

Faites ensuite un clic droit sur votre serveur DHCP et cliquez sur "Autoriser" s'il est marqué "Autoriser" dans le menu sinon ignorez cette étape.

Ensuite, allumez un client ou celui de tantôt. Si vous n'avez pas éteint le client depuis tantôt, redémarrez-le pour qu'il reçoive les nouveaux paramètres du DHCP.

Tenter d'accéder à Internet en ouvrant par exemple "Mozilla Firefox" ou "Internet Explorer" et en tentant d'accéder à Google.

Sur le client, allez dans : menu démarré --> Panneaux de configuration --> Connexions réseaux. Faites un double clic sur "Connexion au réseau local" et allez dans l'onglet "Support" puis cliquez sur détails.

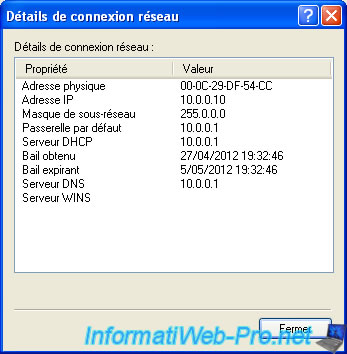

Si votre client a bien reçu les informations de votre serveur DHCP, vous devriez obtenir un résultat comme ceci :

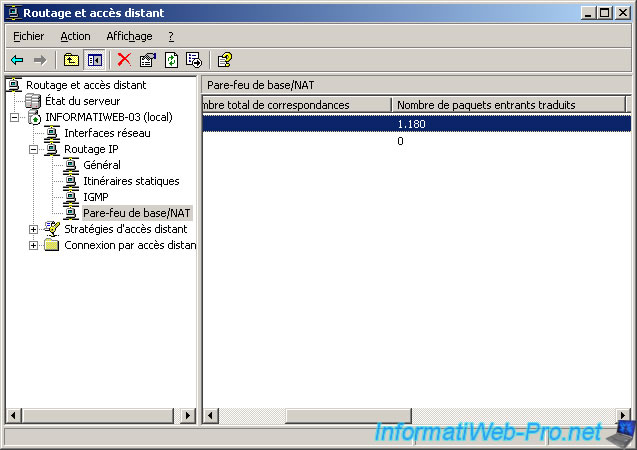

Ensuite, dans le serveur, allez dans la configuration du "Routage et accès distant" et faites un clic sur "Pare-feu de base/NAT". Regardez les colonnes "Nombres de paquets ... traduits". Si elles ne sont plus à zéro c'est que des paquets sont allez du client vers Internet ou l'inverse ce qui eut dire que le NAT est bien configuré.
