Adaptec maxView Storage Manager est une interface web qui vous permettra de gérer :

• votre ou vos contrôleurs Adaptec (paramètres, notifications, événements, ...)
• vos volumes RAID (création, suppression, réparation, ajout de spares, ...)
• vos disques durs (informations, infos SMART, température (si supporté), ...)
• Etc

Note : Si vous installez l'agent d'Adaptec maxView Storage Manager sur un autre ordinateur possédant un contrôleur Adaptec, vous pourrez gérer ce PC distant à partir de la même interface web. Cette interface web est donc très pratique en entreprise, car elle vous permettra aussi de gérer plusieurs serveurs possédant des contrôleurs Adaptec.

Important : PMC-Sierra à qui appartenait la marque Adaptec été racheté par Microsemi Corporation.
Les liens de cet article ont donc été mis à jour en conséquence.

1. Installation
2. Présentation
   1. Gérer un ou plusieurs serveurs avec des contrôleurs Adaptec
   2. Infos sur le ou les contrôleurs Adaptec
   3. Infos sur le ou les volumes RAID
   4. Infos sur les disques durs connectés sur vos contrôleurs Adaptec
   5. Volume RAID initialisé

1. Installation

Maintenant, pour gérer votre contrôleur RAID ainsi que vos volumes RAID, vous pouvez utiliser :

• le BIOS du contrôleur RAID (grâce aux touches CTRL + A ou CTRL + Q au démarrage de l'ordinateur)
• l'interface web "Adaptec maxView Storage Manager".

Sur le DVD d'installation, vous trouverez le programme "Adaptec maxView Storage Manager" qui vous permettra de gérer :

• votre contrôleur RAID
• vos volumes RAID
• les disques durs connectés sur votre contrôleur RAID
• Etc.

Néanmoins, la version fournie sur ce DVD est la 1.0. Après l'avoir installée sur un ordinateur sous Windows 7 64 Bits, nous nous sommes rendu compte que l'interface web était inaccessible à cause d'erreurs SSL.
Pour résoudre ce problème, il suffit de télécharger la dernière version de "Adaptec maxView Storage Manager" sur le site d'Adaptec et de l'installer. Ensuite, vous pourrez ignorer l'exception de sécurité affichée par votre navigateur web favori.

Par défaut, maxview utilisera :

• le port 5988 pour le serveur CIM
• le port 8443 pour le serveur web
• le compte Administrator de l'ordinateur (sur les versions françaises de Windows, ce compte est nommé Administrateur et est désactivé par défaut)

Étant donné que le compte Administrateur est désactivé par défaut sous Windows Vista, Windows 7, et ultérieur, nous avons utilisé un autre compte qui possède les droits administrateurs. (en résumé : pas un compte limité, ni un compte standard)

Si vous souhaitez bloquer l'accès à "maxView Storage Manager" depuis l'extérieur (réseau local et Internet), vous devez cocher la case "LocalHost Mode". Ainsi, les serveurs écouteront sur l'adresse IP 127.0.0.1. Ce qui vous permettra d'accéder à l'interface web uniquement si vous êtes sur le même PC que le serveur.
Si vous êtes l'administrateur système de l'entreprise et que vous avez besoin d'accéder au paramétrage du contrôleur depuis un autre ordinateur du réseau (ou même depuis Internet si le routeur est configuré correctement pour cet usage), vous devrez décocher cette case.

Le programme d'installation vérifie les identifiants indiqués, par sécurité.

Le programme d'installation vous affiche les ports qui seront utilisés pour le serveur CIM et le serveur web.

Le programme d'installation vous permettra d'installer :

• GUI : l'interface graphique (l'interface web)
• Agent : le programme qui tourne en arrière-plan et qui gère les événements concernant le contrôleur, les problèmes rencontrés, ...
• CLI Tools : des outils en ligne de commandes pour gérer votre contrôleur RAID, ...

L'agent permet aussi de gérer le contrôleur à distance (par exemple : grâce à l'interface web).

Cliquez sur Install.

Pour finir, lancez le programme grâce à l'icône affichée sur le bureau :

2. Présentation

Pour lancer Adaptec maxView Storage Manager, il suffit d'utiliser le raccourci présent sur votre bureau. Ce raccourci vous redirigera vers l'adresse : https://localhost:8443/maxview/manager/login.xhtml
Ignorez cet avertissement ou ajoutez une exception pour ce site (en fonction de votre navigateur web).

Note : Si besoin, remplacez "localhost" par l'adresse IP : 127.0.0.1

Et connectez-vous avec les identifiants utilisés à l'installation de maxView Storage Manager.

Comme vous pouvez le voir, cette interface vous permettra de :

• gérer votre ou vos ordinateurs et/ou serveurs possédant des contrôleurs Adaptec
• gérer votre ou vos contrôleurs
• gérer votre ou vos volumes RAID (Logical Devices)
• gérer votre ou vos disques durs connectés sur votre ou vos contrôleurs (Physical Devices)

En haut de la page, vous pourrez :

• Home : vous connecter ou vous déconnecter d'un serveur distant (l'agent doit être installé sur le PC distant et le mode localhost ne doit pas être activé pour que vous puissiez l'ajouter) pour pouvoir gérer ses contrôleurs Adaptec, ses volumes RAID, ...
• System : modifier les paramètres de l'agent (alarme sonore, notification par e-mail, configuration du serveur web, ...)
• Controller : modifier les paramètres d'un contrôleur (mode de performances, statistiques, protection des données, gestion de l'alimentation, sauvegarde et restauration de la configuration, ...)
• Logical Device : modifier les paramètres d'un volume RAID (nom du volume, activation / désactivation des caches en lecture et écriture, gestion de l'alimentation, ...)
• Physical Device : modifier les paramètres d'un disque dur connecté sur un contrôleur Adaptec (gérer les spares, initialiser un disque dur, vérifier un disque dur, ...)
• maxCache : créer, configurer et modifier les paramètres d'un SSD utilisé comme cache pour accélérer les performances de votre contrôleur RAID.

En bas de la page, vous verrez :

• Events : les événements déclenchés par le ou les contrôleurs présents lors du début ou de la fin d'une tâche, l'historique des connexions, ...
• Tasks : les tâches en cours sur votre ou vos contrôleurs. Exemple : construction d'un volume RAID, ...

2.1. Gérer un ou plusieurs serveurs avec des contrôleurs Adaptec

Pour un ordinateur ou un serveur, vous trouverez :

• le nom de domaine et l'adresse IP de la machine
• le type de système d'exploitation installé (ex : Windows, Linux, VMware ESXi, ...)
• le nombre de contrôleurs installés
• la version de maxView
• le statut de l'alarme
• les infos sur chacun de ses contrôleurs (modèle, version du pilote, du firmware et du BIOS du contrôleur)

2.2. Infos sur le ou les contrôleurs Adaptec

Pour chaque contrôleur, vous pourrez connaitre :

• son modèle
• son numéro de série
• son constructeur
• la version de son firmware
• la quantité de mémoire vive installée sur ce contrôleur
• son statut
• sa température (attention : la température affichée par maxView est mesurée à différents endroits en fonction de la série de votre contrôleur)
• son type de gestion de l'alimentation
• si une batterie "ZMM" est installée ou non sur ce contrôleur (cela permet d'utiliser le cache en écriture sur un volume RAID sans risquer de perdre des données en cas de coupure de courant)
• le statut des disques durs connectés sur ce contrôleur (Optimal = opérationnel, Impacted = performance plus basse due à une reconstruction ou une vérification du disque dur, Failed = disque dur défectueux, ...)
• le nombre de disques durs et de SSD branchés sur ce contrôleur
• le nombre de disques durs défectueux, définis comme spares, ...

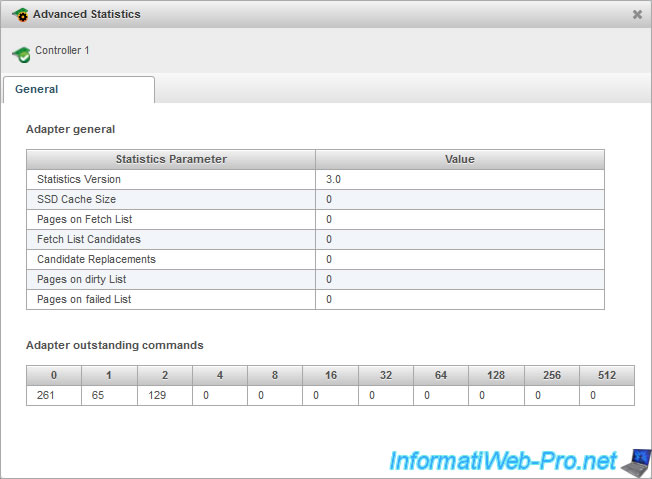

En cliquant sur le lien bleu "Advanced Statistics", vous trouverez ces données.

Dans les propriétés du contrôleur, vous trouverez :

• des informations sur le contrôleur : version du BIOS et du driver; le type, la vitesse et la taille du bus (ex : PCIe 8x 5000 MHz)
• des paramètres comme : Automatic Failover, Consistency Check, Copy Back, Task Priority, Performance Mode, NCQ, ...
• les limites appliquées sur la vitesse de rotation des disques durs branchés sur le contrôleur
• le statut de la batterie ZMM
• le statut du maxCache et du Preserve Cache

Dans les ressources du contrôleur, vous trouverez :

• Physical Devices : les disques durs branchés sur le contrôleur (type de connecteur, statut, taille totale et espace libre)
• Logical Devices : les volumes RAID que vous avez créés avec ce contrôleur (nom du volume, statut, type / niveau du RAID et taille)
• maxCache Device : les SSDs utilisés comme cache pour améliorer les performances de votre contrôleur RAID (nom du disque, statut, type / niveau du RAID et taille)

Dans l'onglet événements, vous trouverez les événements concernant le contrôleur sélectionné :

• création d'un volume RAID
• volume RAID créé
• paramètre du contrôleur modifié
• Etc.
