Créer des pools de stockage pour améliorer les performances et/ou la sécurité de votre serveur de fichiers sous Windows Server 2012 / 2012 R2

3. Créer un RAID 1

Cette fois-ci, nous allons créer un RAID 1 qui permet d'augmenter la sécurité de vos données en les dupliquant sur au moins 1 autre disque
Lorsque vous stockerez des données sur un RAID 1, le système stockera donc chaque donnée sur chacun des disques utilisés dans votre pool de stockage.

Ce niveau de RAID ne permet pas d'augmenter les performances de votre serveur de fichiers, mais uniquement de garantir la sécurité de vos données.

En cas de perte d'un disque dur, vous ne perdrez aucune donnée et vous pourrez réparer votre RAID en demandant à Windows Server de recréer la copie manquante.

3.1. Nouveau pool de stockage

Pour créer un pool de stockage pour créer un RAID 1, la procédure est identique à celle présentée pour le RAID 0.

3.2. Nouveau disque virtuel

Une fois le pool de stockage créé, sélectionnez-le et cliquez sur le lien "Pour créer un disque virtuel, démarrez l'Assistant Nouveau disque virtuel".

Cliquez sur Suivant.

Indiquez un nom pour votre disque virtuel.
Dans notre cas : RAID 1.

Pour créer un disque virtuel de type RAID 1, sélectionnez la disposition de stockage : Mirror.
Comme son nom et sa description l'indiquent, ce type de disposition permet de dupliquer les données sur 2 ou 3 disques durs physiques.
Ce qui améliore la fiabilité de votre serveur de fichiers, mais ce qui réduit aussi la capacité finale de votre disque.

En effet, si vous créez un RAID 1 sur un espace de stockage (un pool de stockage) de 1 To, le système vous fournira un espace de stockage réel de 500 Go.
Car l'autre partie de 500 Go contiendra la copie en temps réel de vos données.

Comme pour le RAID 0, nous allons utiliser tout l'espace disponible sur notre pool de stockage.

Cliquez sur Créer.

Une fois le disque virtuel créé, cochez la case "Créer un volume lorsque l'Assistant se ferme" et cliquez sur Fermer.

3.3. Nouveau volume

Sélectionnez votre disque virtuel et cliquez sur Suivant.

Cette fois-ci, nous allons créer un seul volume (partition) sur notre disque virtuel.
Donc, nous laissons la taille indiquée par défaut, et nous cliquons sur Suivant.

Choisissez le système de fichiers et le nom souhaitez pour votre nouveau volume.

Cliquez sur Créer.

Une fois le volume créé, cliquez sur Fermer.

Maintenant, vous possédez un RAID 1 basé sur 2 disques physiques.

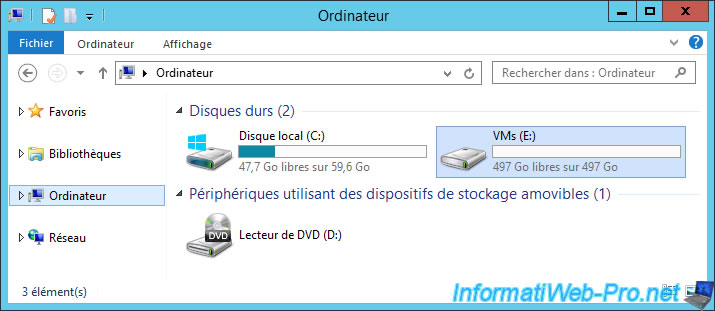

Comme vous pouvez le voir, nous avons accès à notre volume "VMs".

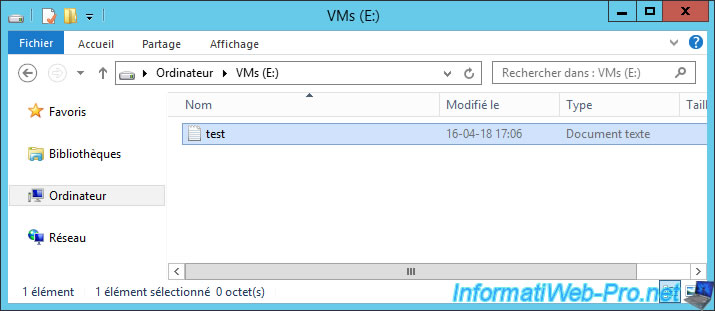

Et nos données.

3.4. Test de panne

Pour tester notre RAID 1, nous avons débranché un disque dur pour simuler un disque dur défectueux.
Comme vous pouvez le voir, un avertissement apparait pour notre disque virtuel "RAID 1" et pour un de nos disques physiques.

Si vous affichez les propriétés de votre disque virtuel en RAID 1, vous verrez que l'état d'intégrité est seulement en "Avertissement".

Mais, comme les données étaient présentes sur les 2 disques durs (grâce au niveau de RAID 1), nos données restent tout de même accessibles.

3.5. Réparation du RAID 1

Bien entendu, si l'autre disque tombe en panne, vous perdrez vos données.
C'est pour cette raison qu'il existe le RAID 10, ou d'autres niveaux de RAID supérieurs qui permettent de tolérer différents types de pannes (par exemple : 2 disques durs qui tomberaient en panne simultanément).

Bref, pour réparer un RAID 1, il suffit de rajouter un nouveau disque physique dans votre serveur et de l'ajouter dans votre pool via l'option "Tâches -> Ajouter un disque physique" située en bas à droite.

Cochez la case pour choisir le nouveau disque physique à ajouter et cliquez sur OK.

Maintenant, nous possédons 3 disques physiques : celui qui est "défectueux" et les 2 autres qui sont bons.

Pour commencer, supprimez le disque défectueux.

La suppression du disque entrainera automatiquement la réparation de votre disque virtuel concerné (dans notre cas : RAID 1).

Comme indiqué dans ce message, tant que l'état du disque virtuel sera "En service", c'est que la réparation n'est pas encore terminée et qu'il est donc conseillé de ne pas modifier votre pool de stockage pendant ce délai.

Pour le moment, l'avertissement reste visible uniquement pour notre disque virtuel, car celui-ci est en cours de réparation par Windows Server.

Comme vous pouvez le voir dans les propriétés du disque virtuel :

• l'état d'intégrité est : avertissement
• l'état opérationnel est : en service

Pendant la réparation du RAID 1, les données restent accessibles.

Une fois que votre RAID 1 sera réparé, l'icône "attention" disparaitra de votre disque virtuel.

De plus, dans les propriétés de votre disque virtuel, vous verrez que les états auront changés :

• état d'intégrité : Sain
• état opérationnel : OK
