4. Activer le support des trames Jumbo sous Windows (OS invité)

Dans vos machines virtuelles sous Windows, ouvrez le panneau de configuration et allez dans : Réseau et Internet.

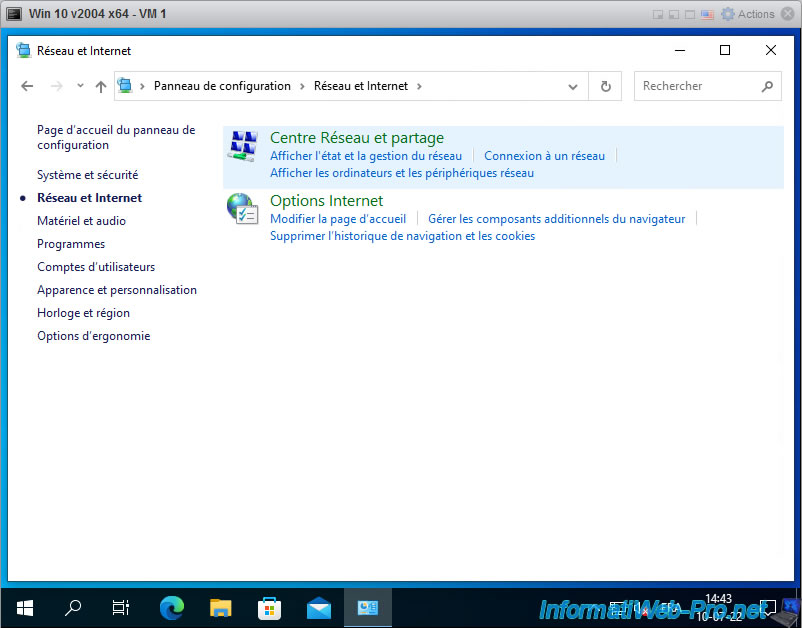

Ensuite, allez dans : Centre Réseau et partage.

Dans le "Centre Réseau et partage", cliquez sur : Modifier les paramètres de la carte.

Comme vous pouvez le voir, la carte réseau virtuelle de votre machine virtuelle est maintenant un adaptateur Ethernet vmxnet3 (au lieu de la carte réseau Intel virtualisée par VMware).
Faites un clic droit "Propriétés" sur celle-ci.

Dans la fenêtre "Propriétés de Ethernet0 2", cliquez sur "Configurer".

Note : si une petite fenêtre de confirmation apparait, cliquez sur "Oui".

Comme vous pouvez le voir, votre machine virtuelle utilise maintenant un adaptateur Ethernet vmxnet3 créé par VMware, Inc.

Allez dans l'onglet "Avancé", sélectionnez la propriété "Jumbo Packet" et sélectionnez la valeur "Jumbo 9000" pour activer le support des trames Jumbo.

Vous remarquerez aisément que la valeur par défaut "Standard 1500" correspond à la MTU par défaut du commutateur virtuel (vSwitch0) et signifie que le support des trames Jumbo était donc désactivé par défaut.

Une fois la valeur "Jumbo 9000" sélectionnée, n'oubliez pas de sauvegarder les changements en cliquant sur OK.

N'oubliez pas d'activer également le support des trames Jumbo sur la carte réseau virtuelle VMXNET 3 de la machine virtuelle de destination.

5. Test réseau pour vérifier que le support des trames Jumbo est correctement activé

Maintenant que tout est configuré, vous pouvez vérifier que votre configuration est correcte en utilisant simplement la commande "ping" disponible nativement sous Windows.

Pour commencer, sur la machine virtuelle source (dans notre cas : la VM 1), ouvrez un invite de commandes (cmd.exe) et testez la connexion entre vos 2 machines virtuelles.
Dans notre cas, la machine virtuelle de destination possède l'adresse IP 10.0.0.23.

Batch

ping 10.0.0.23

Si vos machines peuvent communiquer entre elles et que le pare-feu autorise le PING (ICMP), cela fonctionnera :

Plain Text

Envoi d’une requête 'Ping'  10.0.0.23 avec 32 octets de données :
Réponse de 10.0.0.23 : octets=32 temps<1ms TTL=128
Réponse de 10.0.0.23 : octets=32 temps<1ms TTL=128
Réponse de 10.0.0.23 : octets=32 temps<1ms TTL=128
Réponse de 10.0.0.23 : octets=32 temps<1ms TTL=128

Statistiques Ping pour 10.0.0.23:
    Paquets : envoyés = 4, reçus = 4, perdus = 0 (perte 0%),
Durée approximative des boucles en millisecondes :
    Minimum = 0ms, Maximum = 0ms, Moyenne = 0ms

Dans le cas contraire, assurez-vous que le système d'exploitation invité (Windows) est configuré pour utiliser un réseau privé (ou "domestique") ou que les règles ci-dessous sont autorisées dans le pare-feu dans le trafic entrant de la machine virtuelle de destination :

• Partage de fichiers et d’imprimantes (Demande d’écho - Trafic entrant ICMPv4)
• Partage de fichiers et d’imprimantes (Demande d’écho - ICMPv6 entrant)

Une fois que le test réseau ci-dessus fonctionnera dans votre cas, vous pourrez tester le support des trames Jumbo en tentant d'envoyer des paquets de 8900 octets via le réseau grâce à la commande ci-dessous.

• -f : ce paramètre indique à la commande "ping" que les paquets ne peuvent pas être fragmentés.
  Ce qui permet de s'assurer qu'aucun intermédiaire ne tentera de fragmenter (découper) notre paquet de 8900 octets en petits paquets (qui auraient une taille de maximum 1500 octets).
• -l 8900 : indique qu'il faut envoyer 8900 octets de données dans les paquets réseau à envoyer à la machine de destination.
  Etant donné que les paquets réseau contiennent également des en-têtes (tels que : l'IP source, l'IP de destination, le TTL, ...), vous ne pouvez pas envoyer 9000 octets de données.
  En effet, dans ce cas, le paquet aurait forcément une taille supérieure à 9000 et le test réseau échouerait.

Batch

ping -f -l 8900 10.0.0.23

Si le test réseau réussit, vous obtiendrez ceci.
Cela signifie que toute votre configuration réseau est correcte.

Plain Text

Envoi d’une requête 'Ping'  10.0.0.23 avec 8900 octets de données :
Réponse de 10.0.0.23 : octets=8900 temps<1ms TTL=128
Réponse de 10.0.0.23 : octets=8900 temps<1ms TTL=128
Réponse de 10.0.0.23 : octets=8900 temps<1ms TTL=128
Réponse de 10.0.0.23 : octets=8900 temps<1ms TTL=128

Statistiques Ping pour 10.0.0.23:
    Paquets : envoyés = 4, reçus = 4, perdus = 0 (perte 0%),
Durée approximative des boucles en millisecondes :
    Minimum = 0ms, Maximum = 0ms, Moyenne = 0ms

Si les paquets de 8900 octets doivent être fragmentés, c'est que la carte réseau virtuelle de votre machine virtuelle source n'est pas configurée pour autoriser les trames Jumbo ou que vous n'utilisez pas une carte réseau virtuelle "VMXNET 2 (amélioré)" ou "VMXNET 3".

Plain Text

Envoi d’une requête 'Ping'  10.0.0.23 avec 8900 octets de données :
Le paquet doit être fragmenté mais paramétré DF.
Le paquet doit être fragmenté mais paramétré DF.
Le paquet doit être fragmenté mais paramétré DF.
Le paquet doit être fragmenté mais paramétré DF.

Statistiques Ping pour 10.0.0.23:
    Paquets : envoyés = 4, reçus = 0, perdus = 4 (perte 100%)

Si la commande ping vous indique que le délai d'attente de la demande est dépassé, c'est que la carte réseau virtuelle de la machine de destination ne supporte pas les trames Jumbo.

Plain Text

Envoi d’une requête 'Ping'  10.0.0.23 avec 8900 octets de données :
Délai d’attente de la demande dépassé.
Délai d’attente de la demande dépassé.
Délai d’attente de la demande dépassé.
Délai d’attente de la demande dépassé.

Statistiques Ping pour 10.0.0.23:
    Paquets : envoyés = 4, reçus = 0, perdus = 4 (perte 100%)

Attention : comme expliqué précédemment, vous ne pouvez pas envoyer des paquets avec 9000 octets de données.
En effet, les en-têtes présents dans les paquets réseau prennent aussi un peu de place et la taille finale des paquets envoyés sera donc évidemment plus élevée que 9000 octets.
Ce qui ferait échouer votre test réseau.

Batch

ping -f -l 9000 10.0.0.23

Plain Text

Envoi d’une requête 'Ping'  10.0.0.23 avec 9000 octets de données :
Le paquet doit être fragmenté mais paramétré DF.
Le paquet doit être fragmenté mais paramétré DF.
Le paquet doit être fragmenté mais paramétré DF.
Le paquet doit être fragmenté mais paramétré DF.

Statistiques Ping pour 10.0.0.23:
    Paquets : envoyés = 4, reçus = 0, perdus = 4 (perte 100%)
