Sous VMware Workstation Pro, vous pouvez activer le support des trames Jumbo sur vos réseaux virtuels VMware pour bénéficier de cette technologie avec les solutions qui l'utilisent.
Comme vous le verrez dans ce tutoriel, vous pouvez notamment utiliser les trames Jumbo avec Windows en tant que système d'exploitation invité, mais aussi VMware ESXi en tant que système d'exploitation invité.
Ce qui vous permettra d'effectuer tous vos tests.

1. Support des trames Jumbo depuis VMware Workstation Pro 15.5.0
2. Activer le support des trames Jumbo sur un hôte Windows
3. Carte réseau virtuelle utilisée par défaut sous VMware Workstation Pro
4. Changer le type de carte réseau virtuelle à utiliser pour votre machine virtuelle sous VMware Workstation Pro
5. Activer le support des trames Jumbo sur les cartes réseau paravirtuelles VMXNET 3 sous Windows
6. Test réseau pour vérifier que le support des trames Jumbo est correctement activé
7. Support des trames Jumbo avec l'hyperviseur VMware ESXi en tant que VM (trafic des VMs)
8. Support des trames Jumbo avec l'hyperviseur VMware ESXi en tant que VM (trafic de l'hyperviseur)
9. Trames Jumbo non supportées sur les anciennes versions de VMware Workstation Pro
10. Activer le support des trames Jumbo sur un hôte Linux

1. Support des trames Jumbo depuis VMware Workstation Pro 15.5.0

Comme vous pouvez le voir sur l'image ci-dessous, ainsi que sur la page "VMware Workstation 15.5 Pro Release Notes" du site officiel de VMware, les trames Jumbo (MTU jusqu'à 9000 octets) sont supportées depuis la version 15.5.0 de VMware Workstation Pro.

Note : étant donné que ce support est donc récent, il est normal que vous trouviez des sujets sur Internet qui disent l'inverse en se basant par exemple sur la documentation de la version 7 (de 2009).

2. Activer le support des trames Jumbo sur un hôte Windows

Lorsque vous installez VMware Workstation Pro, le programme "Virtual Network Editor" est aussi installé.
Ce programme vous permet de gérer les différents réseaux virtuels que vous pouvez utiliser avec vos machines virtuelles sous VMware Workstation Pro.

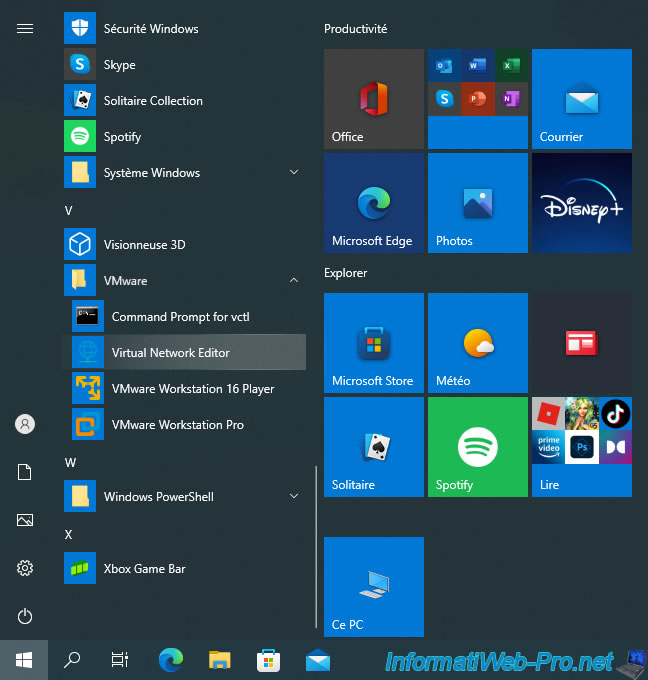

Pour lancer ce programme, utilisez le raccourci "Virtual Network Editor" situé dans le dossier "VMware" du menu démarrer de Windows.

Vous pouvez également lancer ce programme "Virtual Network Editor" depuis VMware Workstation Pro en allant dans le menu : Edit -> Virtual Network Editor.

Par défaut, vous verrez seulement 2 réseaux virtuels apparaitre.
Cliquez sur le bouton "Change Settings" (en bas à droite) pour les afficher tous.

Comme vous pouvez le voir, par défaut, VMware Workstation Pro possède 3 réseaux virtuels :

• VMnet0 : Bridged. La VM est connectée virtuellement sur votre switch / routeur physique (ou Box).
• VMnet1 : Host-only. Un réseau interne qui permet uniquement aux machines virtuelles de communiquer entre elles.
  Mais, celles-ci n'ont pas accès au réseau physique.
• VMnet8 : NAT. Permet aux machines virtuelles de communiquer entre elles sur un réseau virtuel présent uniquement sur votre ordinateur.
  Ce type de réseau virtuel permet également à vos machines virtuelles d'accéder à Internet.

Bref, comme vous pouvez le voir, dans le cas du réseau virtuel "VMnet0" (Bridged), aucun adaptateur réseau virtuel (host virtual adapter for this network) n'est connecté.
Par contre, si vous sélectionnez le réseau virtuel "VMnet1" ou "VMnet8", vous verrez que la case "Connect a host virtual adapter to this network" est cochée.

Pour que les trames Jumbo puissent passer correctement dans les réseaux virtuels de VMware Workstation Pro, vous devez activer le support de ces trames Jumbo sur ceux-ci.
Pour cela, vous devrez modifier les paramètres des cartes réseaux virtuelles VMware correspondantes sur votre PC hôte.
Comme indiqué sur la page "Enable Jumbo Frames on Windows Host" de la documentation officielle de VMware.

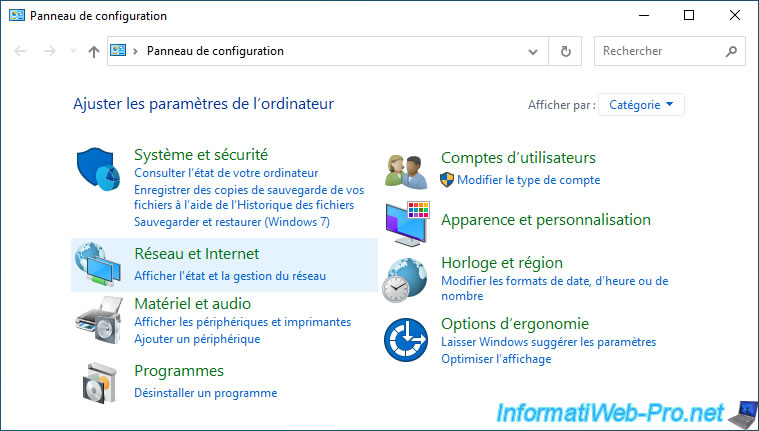

Sur votre PC hôte, ouvrez le panneau de configuration et allez dans : Réseau et Internet.

Ensuite, allez dans : Centre Réseau et partage.

Cliquez sur le lien : Modifier les paramètres de la carte.

Comme vous pouvez le voir, sur votre PC hôte, il y a autant de cartes réseau virtuelles "VMware Network Adapter VMnetX" que de réseaux virtuels présents dans Virtual Network Editor.
Le seul réseau qui n'est pas concerné par ces cartes réseau virtuelles VMware est le réseau "VMnet0" (Bridged).

Pour activer le support des trames Jumbo sur un réseau virtuel de VMware Workstation Pro, faites un clic droit "Proprités" sur la carte réseau virtuelle VMware correspondante.

Dans la fenêtre "Propriétés de VMware Network Adapter VMnetX" qui apparait, cliquez sur : Configurer.

Note : si une petite fenêtre de confirmation apparait, cliquez sur "Oui".

Allez dans l'onglet "Avancé" de la fenêtre qui apparait, sélectionnez la propriété "Jumbo Packet" et sélectionnez la valeur "Enabled (9014)".

Note : comme vous pouvez le voir, les valeurs possibles sont : 1514 (désactivé) et 9014 (activé).
Retenez ces valeurs, car vous en aurez besoin pour activer le support des trames Jumbo dans le système d'exploitation invité de vos machines virtuelles un peu plus tard.

Une fois ce changement effectué, cliquez sur OK.

Dans notre cas, nous avons activé aussi le support des trames Jumbo sur l'autre carte réseau virtuelle VMware (VMnet8).

3. Carte réseau virtuelle utilisée par défaut sous VMware Workstation Pro

Dans notre cas, nos 2 machines virtuelles sous Windows 10 v2004 x64 possède une carte réseau virtuelle connectée en mode "NAT" (ce qui correspond au VMnet8).

Lorsque vous tentez de modifier les paramètres d'une carte réseau virtuelle de votre machine virtuelle, vous pouvez voir que vous pouvez changer facilement le mode d'accès réseau à utiliser.
Par contre, vous ne voyez pas le modèle de carte réseau virtuelle qui sera utilisé. Ceci dit, vous verrez plus tard que vous pouvez changer facilement le modèle de la carte réseau virtuelle en modifiant manuellement le fichier de configuration ".vmx" de votre machine virtuelle.

Dans le cas de Windows 10 x64 en tant que système d'exploitation invité, vous pouvez voir que VMware Workstation Pro émule une carte réseau "Intel(R) 82574L Gigabit Network Connection".

Pour info : lorsque vous installez les VMware Tools sous Windows, le pilote de carte réseau VMXNet3 est aussi installé.
Ce qui signifie que vous pourrez utiliser sans problème ce type de carte réseau sous Windows si les VMware Tools sont installés dans votre machine virtuelle.

4. Changer le type de carte réseau virtuelle à utiliser pour votre machine virtuelle sous VMware Workstation Pro

Pour que vous puissiez envoyer et recevoir des trames avec vos machines virtuelles sous VMware Workstation Pro, VMware précise que vous devez utiliser une carte réseau virtuelle "VMXNET 2 (amélioré)" ou "VMXNET 3".
En effet, le support des trames Jumbo est apparu avec la version "VMXNET 2 (amélioré)" des cartes réseau virtuelles disponibles sous VMware Workstation Pro et la carte réseau virtuelle "VMXNET 3" possède les mêmes fonctionnalités que la "VMXNET 2 (amélioré)", ainsi que d'autres fonctions.
Source : Activer la prise en charge de Trames jumbo sur une machine virtuelle - VMware Docs.

Pour changer le type de carte réseau virtuelle que votre machine virtuelle doit utiliser, éteignez cette machine virtuelle et fermez VMware Workstation Pro.

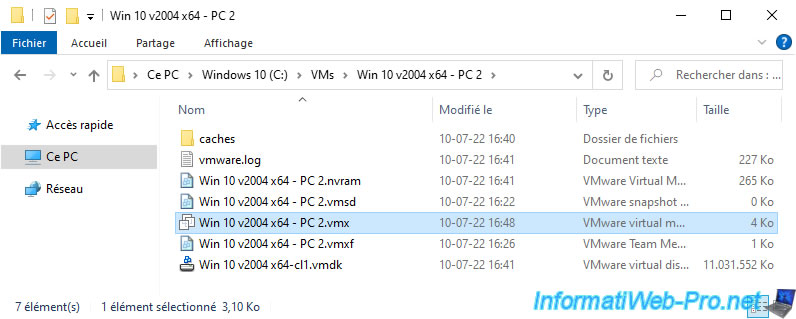

Ensuite, ouvrez le fichier de configuration (.vmx) de cette machine virtuelle avec le bloc-notes.

Cherchez la ligne "ethernet0.virtualDev" (qui correspond à la 1ère carte réseau virtuelle de votre machine virtuelle).
Comme vous pouvez le voir, dans notre cas, le type de carte réseau virtuelle utilisé est : e1000e.
Ce qui correspond à la carte réseau Intel 82574 Gigabit Ethernet que vous avez vu précédemment.

Source : Notions de base des adaptateurs réseau - VMware Docs.

Pour utiliser des trames Jumbo avec votre machine virtuelle sous VMware Workstation, vous devez utiliser une carte réseau virtuelle VMXNET 3 (comme expliqué précédemment).
Pour cela, changer simplement la valeur de "ethernet0.virtualDev" en "vmxnet3".

Source : Configure vNIC to use vmxnet3 driver - VMware Communities.

Ensuite, enregistrez les modifications.

Effectuez la même modification sur la machine virtuelle de destination (celle qui recevra vos trames Jumbo).

Pour que les modifications effectuées soient prises en compte par VMware Workstation Pro, vous devez faire un double clic sur le fichier de configuration modifié pour que VMware Workstation Pro lise à nouveau ce fichier de configuration.

Faites également un double clic sur le fichier de configuration de la machine virtuelle de destination.

Maintenant, démarrez vos machines virtuelles.

Comme vous pouvez le voir, vos machines virtuelles utilisent maintenant un adaptateur Ethernet vmxnet3 (au lieu de la carte réseau Intel).
