Démarrer sur une clé USB depuis une machine virtuelle VMware Workstation 17 - VMware - Tutoriels

Bien que VMware Workstation Pro 17 ne supporte toujours pas le démarrage d'une machine virtuelle sur une clé USB (en mode LEGACY BIOS), il est toujours possible de le faire via le gestionnaire de démarrage Plop.
Néanmoins, depuis la version 17 de VMware Workstation Pro, il est nécessaire d'utiliser la version 6 de Plop Boot Manager 6 (PBM6) pour faire démarrer une machine virtuelle sur une clé USB en mode LEGACY BIOS.

En effet, si vous utilisez la version 5 de Plop Boot Manager, la machine virtuelle freezera au démarrage et rien d'autre ne se passera. Alors que cette version 5 de Plop Boot Manager fonctionnait correctement sur les anciennes versions de VMware Workstation Pro.
Comme vous pouvez le vérifier sur notre tutoriel : VMware Workstation 16 / 15 - Démarrer sur une clé USB.

Démarrage sur un périphérique USB pas supporté par défaut (LEGACY BIOS)
Télécharger Plop Boot Manager 6 (PBM6)
Démarrer sur le gestionnaire de démarrage Plop Boot Manager 6 (PBM6)
Utiliser la clé USB en tant que disque dur physique
Démarrer sur un périphérique USB depuis un fimware EFI

1. Démarrage sur un périphérique USB pas supporté par défaut (LEGACY BIOS)

Sur une machine virtuelle configurée pour utiliser le PhoenixBIOS (LEGACY BIOS), allez dans le menu : VM -> Power -> Power On to Firmware.

Le PhoenixBIOS de votre machine virtuelle VMware apparait.

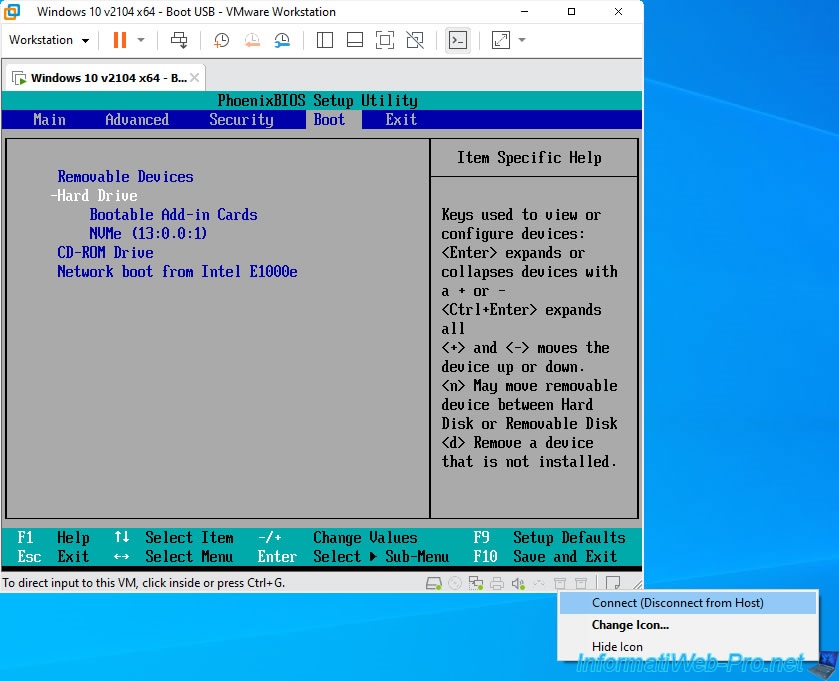

Connectez votre clé USB bootable (créée au préalable) et vous verrez que celle-ci n'apparaitra jamais dans l'onglet "Boot" de ce BIOS.
En effet, cet ancien BIOS ne supporte pas le démarrage d'une machine virtuelle depuis un périphérique USB.

Quittez ce BIOS.

2. Télécharger Plop Boot Manager 6 (PBM6)

Pour pallier à ce problème, l'astuce à utiliser est très similaire à celle que nous vous avions expliquée pour les versions précédentes de VMware Workstation Pro.
A savoir, utiliser le gestionnaire de démarrage tiers "Plop Boot Manager" qui a l'avantage de supporter le démarrage sur un périphérique USB.
Néanmoins, depuis la version 17 de VMware Workstation Pro, vous devrez utiliser la version 6 de ce gestionnaire de démarrage pour ne pas avoir de problème de freeze au démarrage de la machine virtuelle.

Pour commencer, téléchargez Plop Boot Manager 6 (PBM6).

Important : vous ne devez utiliser cette technique que si votre clé USB bootable est configurée pour démarrer en mode LEGACY BIOS.
Si celle-ci est configurée pour démarrer en mode EFI, vous devrez configurer votre machine virtuelle pour utiliser un firmware EFI au lieu d'un BIOS LEGACY et passer directement à l'étape "5. Démarrer sur un périphérique USB depuis un fimware EFI".

Dans la section "1. Download" de la page "PBM6 - BIOS/Legacy", cliquez sur le lien de téléchargement "pbm6-test-xxxxxxxx.zip".

Une fois le fichier "pbm6-test-xxxxxxxx.zip" téléchargez, décompressez-le.

Dans les fichiers extraits, vous trouverez 2 images de ce gestionnaire de démarrage :

1_native\cdrom\pbm6.iso : l'image ISO du gestionnaire de démarrage PBM6 pour démarrer sur celui-ci depuis un lecteur CD/DVD.
1_native\floppy\pbm6.img : l'image disquette du gestionnaire de démarrage PBM6 pour démarrer sur celui-ci depuis un lecteur de disquette.
Ce qui a pour avantage de laisser le lecteur CD/DVD libre (si besoin), mais à l'inconvénient de nécessiter l'ajout d'un lecteur de disquette (qui n'est généralement pas présent pas défaut).

3. Démarrer sur le gestionnaire de démarrage Plop Boot Manager 6 (PBM6)

Pour démarrer votre machine virtuelle sur ce gestionnaire de démarrage Plop Boot Manager 6 (PBM6), cliquez sur : Edit virtual machine settings.

Dans le matériel virtuel de votre machine virtuelle :

sélectionnez le lecteur CD/DVD
cochez la case "Connect at power on"
sélectionnez l'option "Use ISO image file"
cliquez sur "Browse"

Sélectionnez le fichier "pbm6.iso" présent dans le dossier "1_native\cdrom" et cliquez sur Ouvrir.

Votre machine virtuelle démarrera sur votre gestionnaire de démarrage Plop Boot Manager 6 (PBM6) depuis son lecteur CD/DVD virtuel.

Si vous souhaitez utiliser plutôt sa version disquette, cliquez sur le bouton "Add" en bas de la fenêtre.

Dans la fenêtre "Add Hardware Wizard" qui s'affiche, sélectionnez le lecteur de disquettes (Floppy Drive) et cliquez sur Finish.

Dans le lecteur de disquettes (Floppy) ajouté :

cochez la case "Connect at power on"
sélectionnez l'option "Use floppy image file"
cliquez sur "Browse"
sélectionnez le fichier "pbm6.img" présent dans le dossier "1_native\floppy"

Important : Plop Boot Manager 6 supporte uniquement l'USB 1.1, 2.0 et 3.0.
Si votre machine virtuelle utilise un contrôleur USB 3.1, cela ne fonctionnera pas. La clé USB connectée à la machine virtuelle n'apparaitra jamais dans le gestionnaire de démarrage PBM6.
Pour régler le problème, sélectionnez le contrôleur USB (USB Controller) et sélectionnez "USB 2.0" (ou "USB 1.1" pour un OS très ancien).
Source : Plop Boot Manager Six - PBM6 - Manual.

Sauvegardez les changements en cliquant sur OK.

Démarrez votre machine virtuelle sur son BIOS en cliquant sur : VM -> Power -> Power On to Firmware.

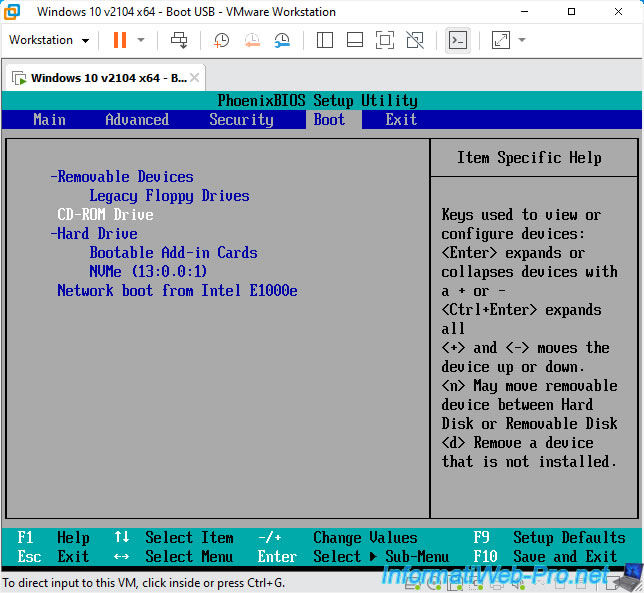

Allez dans l'onglet "Boot" du PhoenixBIOS et remontez une de ces options pour démarrer sur le gestionnaire de démarrage "Plop Boot Manager 6 (PBM6)" :

CD-ROM Drive : pour démarrer sur PBM6 depuis le lecteur de CD/DVD.
Removable Devices\Legacy Floppy Drives : pour démarrer sur PBM6 depuis le lecteur de disquettes.

Sauvegardez les changements en allant dans l'onglet "Exit" et utilisez l'option "Exit Saving Changes" ou utilisez le raccourci clavier F10 (Save and Exit).

Sélectionnez la réponse "Yes" et appuyez sur Enter.

Le gestionnaire de démarrage Plop Boot Manager 6 (PBM6) apparait.
Comme vous pouvez le voir, actuellement, la seule option proposée correspond au lecteur CD/DVD de notre machine virtuelle : Drive 1 (CD, SATA).

Connectez votre clé USB physique à votre machine virtuelle en cliquant sur son icône en bas à droite, puis cliquez sur : Connect (Disconnect from Host).

Votre clé USB apparait dans le gestionnaire de démarrage Plop Boot Manager 6 (PBM6) : Drive 2 (HD, USB).
Sélectionnez cette option avec la flèche "bas" et appuyez sur Enter pour démarrer sur votre clé USB.

Note : en cas de problème, sachez qu'il est possible de démarrer sur la clé USB ou une de ses partitions spécifiquement en appuyant sur la flèche de droite.

Dans le cas où l'écran "boot:" de syslinux apparait (ce qui dépend des fois et de ce que vous avez créé comme clé USB bootable), appuyez simplement sur Enter une ou 2 fois et la machine virtuelle démarrera correctement sur votre clé USB bootable.
Notez que PBM6 est toujours en cours de développement.

Comme prévu, notre machine virtuelle démarre sans problème sur notre clé USB bootable d'Ultimate Boot CD.
