Mettre à disposition des bureaux via PVS avec Citrix XenDesktop 7.6

11. Installation du client PVS

Avant d'installer PVS sur la machine cliente (dans notre cas : la machine virtuelle sous Win. 7 x64), installez les programmes que vous souhaitez ainsi que les mises à jour de Windows (ceci n'est pas obligatoire, mais cela améliore la sécurité de Windows).

Ensuite, installez PVS en choisissant "Target Device Installation".

InstallShield installera les prérequis pour le client PVS.

Rien de particulier pour l'installation du client.

À la fin de l'installation, laissez la case "Launch Imaging Wizard" cochée et cliquez sur "Finish".

Indiquez l'adresse du serveur PVS et indiquez les identifiants du compte à utiliser pour s'y connecter.

Note : Si la connexion échoue, vérifiez que :

• les ports 54321 et 54322 en TCP sont ouverts dans le pare-feu Windows du serveur PVS.
• la machine virtuelle connait l'adresse de votre serveur DNS local (pour connaitre l'adresse IP correspondant au nom de domaine indiqué dans la case "Server")
• le compte utilisé a les droits d'accès au serveur PVS

Sélectionnez "Create new vDisk".

Indiquez un nom pour ce disque virtuel, sélectionnez le store (l'emplacement) où vous souhaitez créer ce vDisk et sélectionnez "vDisk type : Dynamic" pour que la copie soit plus rapide (le programme copiera uniquement les données présentent sur le disque au lieu de créer un fichier de la taille du disque dur de la machine virtuelle).

Sélectionnez le type de licence à utiliser pour les machines virtuelles fournies via le serveur PVS.
Dans notre cas, c'est une version d'évaluation donc on sélectionne "None".

Redimensionnez les partitions pour les machines clientes, si vous le souhaitez.

Indiquez un nom pour cette machine virtuelle. Cette machine sera ajoutée dans la liste des "devices" du serveur PVS.
Sélectionnez la collection dans laquelle vous souhaitez enregistrer cette machine.

A la fin de l'assistant, cliquez sur "Optimize for Provisioning Services".

Et cliquez sur "OK" pour lancer le processus d'optimisation.

Une fenêtre ngen s'affichera et se refermera automatiquement.

Une fois que la fenêtre a disparue, cliquez sur "Finish".

L'assistant vous demandera de configurer le démarrage de la machine sur "PXE / Network" et de redémarrer la machine.
Pour le moment, cliquez sur "Non" pour les 2 messages, puis éteignez la machine.

Une fois éteinte, faites un clic droit sur la machine virtuelle et cliquez sur "Properties".

Allez dans "Boot Options", sélectionnez la ligne "Network" et cliquez sur "Move Up" pour que cette ligne soit en haut de la liste.
Puis, démarrez la machine virtuelle.

Si tout se passe bien, la machine virtuelle démarrera sur le réseau et elle :

• recevra une adresse IP grâce au serveur DHCP de votre réseau
• recevra un fichier d'amorçage (dans ce cas-ci : ardbp32.bin) depuis votre serveur TFTP
• ce fichier lui permettra de démarrer et de contacter le serveur PVS

Sinon, vérifiez que les ports nécessaires sont ouverts dans le pare-feu Windows de votre serveur PVS.

Connectez-vous avez un compte du domaine.

Ensuite, une fenêtre "Provisioning Services Imaging" s'affichera.
Note : Ce programme copie le disque dur de la machine virtuelle vers votre serveur PVS. Dans le store sélectionné avant le redémarrage.

Cliquez sur "Finish".

Maintenant que le disque dur de la machine virtuelle a été copié sur le serveur PVS, celui de la machine virtuelle est devenu inutile.
Éteignez la machine virtuelle, si ce n'est pas déjà fait, et détachez le disque dur principal de la machine virtuelle.

Cliquez sur "Yes".

Pour finir, modifiez l'ordre de démarrage de la VM (machine virtuelle) pour garder uniquement le démarrage sur le réseau (Network / PXE).

12. Configuration de la machine virtuelle servant de modèle, dans PVS

Retournez sur le serveur PVS et lancez le programme "Provisioning Services Console".
Indiquez l'adresse IP ou le nom du serveur PVS. Etant donné que l'on se trouve sur le serveur PVS, on peut utiliser l'adresse IP locale "127.0.0.1" pour se connecter à la console du serveur PVS.

Dans la partie vDisk Pool, vous trouverez la copie du disque dur de la machine virtuelle. Dans notre cas, cette copie est stockée dans le magasin (Store) "vDisk Store" qui correspond au dossier "C:\vDisks".

Dans la collection "Windows 7 x64", vous trouverez la machine utilisée pour créer l'image qui servira de modèle pour les machines virtuelles générées via PVS.
Etant donné que nous avons retiré le disque dur de cette machine virtuelle, nous devons modifier le type de démarrage de cette machine virtuelle, car celle-ci est configurée pour démarrer sur son disque dur (qui n'existe plus).

Sélectionnez "Boot from : vDisk".
Note : Le vDisk correspond au disque dur virtuel qui se trouve sur le serveur PVS.

Avant de démarrer cette machine, vous devez créer un compte active directory pour celle-ci.
Pour cela, faites un clic droit sur celle-ci et cliquez sur "Active Directory -> Create Machine Account".

Sélectionnez "Citrix PVS/VMs" pour que l'objet GPO soit appliqué à cette machine virtuelle et cliquez sur "Create Account".
Si l'ajout s'effectue sans erreur, le statut sera "Success".

Pour finir, démarrez cette machine virtuelle.

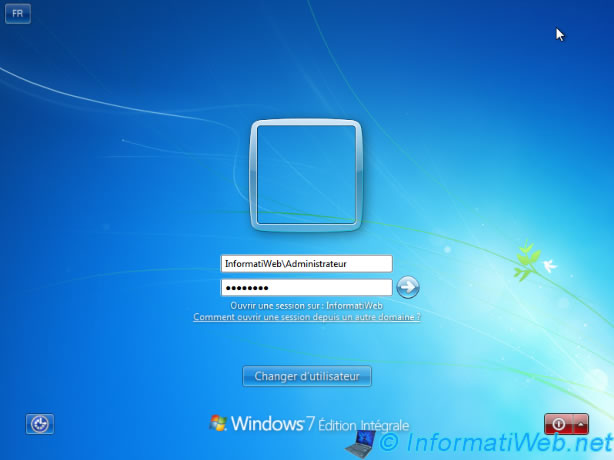

Connectez-vous avec un compte du domaine et repérez l'icône concernant l'état du vDisk.

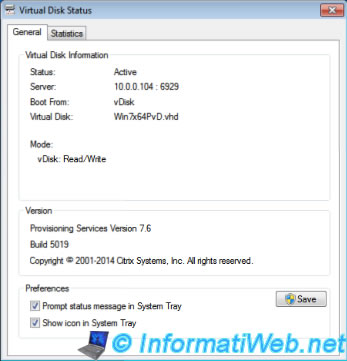

Comme vous pouvez le voir :

• Cette machine virtuelle a démarrée sur le serveur : 10.0.0.104 (le serveur PVS)
• Elle a démarrée sur le vDisk (présent sur le serveur PVS)
• le mode du vDisk est : Read/Write (Lecture/Ecriture)

Tous les changements effectués sur la machine seront sauvegardés dans le vDisk présent sur le serveur.

Pour le moment, étant donné que le vDisk est accessible en lecture ET écriture, les 2 disques virtuels (Write Cache et Personal vDisk) non partitionnés sont toujours visibles.

13. Installation du VDA

Pour que XenDesktop puisse publier cette machine, vous devez aussi installer le Virtual Delivery Agent (VDA).

Pour cela, référez-vous au point 6 du tutoriel "Citrix XenDesktop - Installation, configuration et mise à disposition de bureaux", car la procédure pour l'installation est identique que lorsque l'on utilise MCS.
Note : Choisissez "Image principale" et cochez la case "Personal vDisk" lors de l'installation.

Une fois que vous avez installé le VDA et que vous avez redémarré la machine virtuelle (à la fin de l'installation du VDA), allez dans le menu démarrer et cliquez sur "Mettre à jour Personal vDisk".

À la fin de la mise à jour, la machine s'arrêtera automatiquement.
