Mettre à disposition des bureaux via PVS avec Citrix XenDesktop 7.6

7. Création d'une machine virtuelle

Pour ce tutoriel, nous allons installer Windows 7 x64 dans une machine virtuelle tournant sur un serveur XenServer.
Si vous avez besoin d'aide pour XenServer, référez-vous à notre tutoriel : Citrix XenServer - Installation, configuration, mises à jour et utilisation

Une fois que vous aurez installé Windows et XenServer Tools (les drivers de la machine virtuelle), continuez le tutoriel sans installer de programmes supplémentaires.

8. Activer WinRM pour Citrix Director

Comme indiqué dans la documentation officielle de Citrix, il est recommandé d'activer WinRM pour que Citrix Director puisse récupérer les données dont il a besoin (comme les profils, les données HDX du VDA, ...).
Pour cela, vous devez lancer la commande "winrm quickconfig" en tant qu'administrateur.

Le problème, c'est que cette commande ne fonctionne pas correctement lorsque l'UAC de Windows 7 est activé.
Pour éviter ce problème, nous allons utiliser la commande "runas" de Windows.
Source : microsoft.com (réponse de : David Shen)

Note : Le compte administrateur doit être activé et être protégé par un mot de passe pour que "runas" fonctionne.

Pour activer le compte Administrateur local de la machine virtuelle, allez dans le menu démarrer -> clic droit sur "Ordinateur" -> Gérer -> Utilisateurs et groupes locaux -> Utilisateurs.
Faites un double clic sur Administrateur et décochez la case "Le compte est désactivé".

Ensuite, faites un clic droit sur "Administrateur" et cliquez sur "Définir le mot de passe".

Ignorez l'avertissement et cliquez sur "Continuer".

Indiquez un mot de passe compliqué pour éviter que l'utilisateur ne tombe dessus.

Ensuite, lancez un invite de commande (pas besoin de le lancer en tant qu'administrateur) et tapez la commande :

Batch

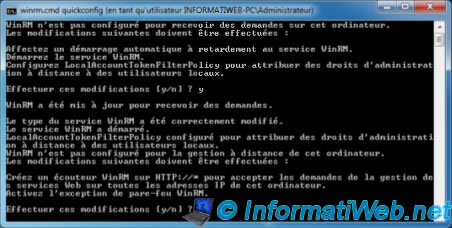

runas /user:Administrateur "winrm.cmd quickconfig"

Cette commande vous demandera le mot de passe du compte "Administrateur".

Si le mot de passe est correct, une 2ème fenêtre s'ouvrira. Répondez "y" aux 2 questions.

WinRM est activé sur la machine virtuelle.

9. Amélioration des transferts via le réseau

Pour améliorer les transferts de données via le réseau, il est conseillé de désactiver l'option "TaskOffload".

Pour cela, allez dans le registre à la clé "HKLM\System\CurrentControlSet\Services\TCPIP\Parameters".
Dans cette clé, ajoutez une clé "DWORD 32 bits" :
- nom : DisableTaskOffload
- valeur : 1

Documentation officielle : Using Registry Values to Enable and Disable Task Offloading

10. Création et initialisation des disques durs virtuels (Cache en écriture et disque personnel)

Dans ce tutoriel, nous allons utiliser le cache en écriture (en anglais : Write Cache) côté client et le disque personnel (Personal vDisk).

Par défaut :
- le disque personnel aura toujours la lettre "P".
- le disque dur virtuel qui servira de cache en écriture aura la première lettre libre dans l'OS installé dans la machine virtuelle.
Dans notre cas, il n'y a qu'une partition (+ une cachée, car nous avons installé Windows 7 avec la partition WinRE de 100 Mo). Donc le cache en écriture aura la lettre "D".
Note : Les modifications effectuées au point 3.1 de ce tutoriel redirigeront les journaux sur ce disque virtuel.

Avant de commencer, vous devez donc modifier la lettre du lecteur CD pour que le disque "cache en écriture" obtienne la lettre D automatiquement.
Pour cela, allez dans le menu démarrer -> clic droit sur "Ordinateur" -> Gérer -> Gestion des disques.
Ensuite, faites un clic droit sur le lecteur CD-ROM et cliquez sur "Modifier la lettre de lecteur ...".

Cliquez sur "Modifier".

Choisissez une autre lettre. Par exemple : Z.

Cliquez sur "Oui".

Maintenant, le lecteur CD-ROM possède la lettre "Z".

Pour finir, joignez la machine virtuelle à votre domaine puis éteignez-la.
Une fois éteinte, allez dans l'onglet "Storage" et cliquez sur "Add" pour ajouter 2 disques durs virtuels.

Notes :
- Ces 2 disques ne seront pas formatés ni utilisés, mais permettront à Windows de savoir qu'il aura 2 disques durs supplémentaires (ceux que PVS mappera automatiquement pour les machines virtuelles clientes).
- Ces 2 disques doivent obligatoirement avoir des tailles différentes. Sinon, des problèmes peuvent survenir (ex : Le fichier système "pagefile.sys" (la mémoire virtuelle de Windows) peut se placer sur le disque personnel au lieu du disque "cache en écriture").
- Le disque personnel (Personal vDisk) doit avoir une taille supérieure à celui du disque "cache en écriture" pour éviter le problème cité ci-dessus.

Créer un disque "Write Cache".
Dans notre cas, ce disque virtuel aura une taille de 10 Go.

Puis, faites de même pour le disque personnel.

Comme vous pouvez le voir, la machine virtuelle a 3 disques durs virtuels :

Le disque dur virtuel principal où Windows est installé
Le disque dur virtuel pour le cache en écriture (10 Go)
Le disque dur virtuel pour le disque personnel (25 Go)

Démarrez la machine virtuelle et retournez dans le menu démarrer -> clic droit sur "Ordinateur" -> Gérer -> Gestion des disques.
Après quelques secondes, une fenêtre "Initialiser le disque" s'affichera. Cliquez sur "OK" et fermez la fenêtre "Gestion de l'ordinateur".

Maintenant, Windows sait que la machine possède 3 disques durs.
