Activer vSphere HA sur un cluster pour assurer la haute disponibilité d'une infrastructure VMware vSphere 6.7

6. Vérifiez les pré-requis de VMware vSphere HA

Comme dit précédemment, lorsque vous créez un cluster VMware, vous devez utiliser des hôtes avec un processeur identique, de préférence.
Dans le cas contraire, utilisez des hôtes avec un processeur similaire (même famille de CPU) et activez le mode EVC pour assurer une compatibilité entre vos différents hôtes.

Le but étant de permettre à VMware vSphere HA de migrer des VMs à chaud d'un hôte à l'autre.

Dans notre cas, nos 2 hôtes possèdent un processeur "Intel i9-10980XE".

Pour pouvoir utiliser VMware vSphere HA, vous devez possédez un réseau de gestion.
Par défaut, il s'agit du réseau virtuel "Management Network".

Pour le vérifier, sélectionnez un hôte et allez dans : Configurer -> Mise en réseau -> Commutateurs virtuels.
Ensuite, cliquez sur "..." (à droite du port VMkernel "vmk0").

Comme vous pouvez le voir, le service "Gestion" est activé sur ce port VMkernel.

Pour utiliser VMware vSphere HA, vous devez utiliser des cartes réseau physiques qui soient en Gigabit Ethernet au minimum.
Pour vérifier leur vitesse, allez dans "Configurer -> Mise en réseau -> Adaptateurs physiques" et regardez la vitesse indiquée dans la colonne "Vitesse réelle".
Comme vous pouvez le voir, notre hôte possède une carte réseau physique en 10 Gbits/s.

Pour que le signal de pulsation sur les banques de données puisse fonctionner correctement, il faut que vos hôtes aient accès aux mêmes banques de données iSCSI ou NFS.
Dans notre cas, notre hôte "esxi1" a accès aux banques de données "iSCSI DS 1" et "iSCSI DS 2".

En cliquant sur le nom d'une banque de données, vous pourrez voir les hôtes qui y ont accès dans l'onglet "Hôtes".
Dans notre cas, nos hôtes "esxi1" et "esxi2" ont accès à cette banque de données.

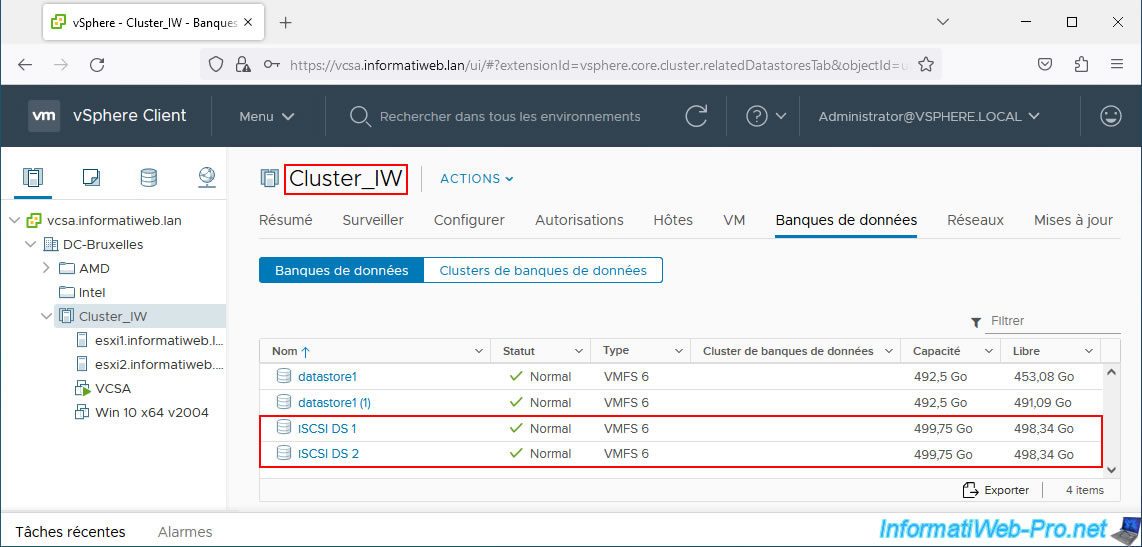

Comme prévu, notre cluster a aussi accès à ces banques de données iSCSI.

Pour que VMware vSphere HA puisse redémarrer les machines virtuelles d'un hôte qui tombe en panne depuis un autre hôte du cluster, il est primordial que vos machines virtuelles se trouvent sur une de vos banques de données iSCSI.
Si ce n'est pas le cas actuellement, migrez leur exécution vers un hôte du cluster et leur stockage vers une des banques de données accessibles par votre cluster (et par ses hôtes).

Dans notre cas, nous avons donc migré nos 2 machines virtuelles (dont celle de vCenter Server = VCSA) vers notre banque de données "iSCSI DS 1".

7. Assurer la redondance de la liaison montante pour le réseau de gestion

Comme indiqué précédemment, VMware recommande d'implémenter une redondance des chemins réseau. Bien que cela soit facultatif.
Pour cela, il vous suffit d'assigner au minimum 2 adaptateurs physiques au commutateur virtuel où le trafic de gestion passe.
Dans la plupart des cas, votre réseau de gestion se trouve sur le réseau virtuel "Management Network" et donc le commutateur virtuel utilisé sera "vSwitch0".

Ajoutez une carte réseau physique dans votre serveur (si ce n'est pas déjà fait), puis allez dans "Configurer -> Mise en réseau -> Commutateurs virtuels".
Ensuite, pour le commutateur virtuel "vSwitch0" (dans notre cas), cliquez sur "Gérer adaptateurs physiques".

Dans la fenêtre "Gérer les adaptateurs réseau physiques | vSwitch0" qui s'affiche, cliquez sur l'icône "+".

Sélectionnez le nouvel adaptateur réseau physique ajouté physiquement dans votre serveur. Dans notre cas : vmnic1.
Ensuite, cliquez sur OK.

Le nouvel adaptateur réseau physique ajouté apparait dans la liste des adaptateurs actifs.
Si ce n'est pas le cas, remontez-le dans cette section.
Ensuite, cliquez sur OK.

Maintenant, notre commutateur virtuel "vSwitch0" possède 2 adaptateurs physiques.

Pour que le trafic de gestion puisse utiliser ces 2 adaptateurs physiques et que la redondance de la liaison montante soit prise en compte par VMware vSphere HA, vous devez indiquer à votre réseau de gestion qu'il peut utiliser ces 2 adaptateurs physiques.
Pour cela, cliquez sur "..." (à droite de "Management Network") et cliquez sur : Modifier les paramètres.

Comme vous pouvez le voir, par défaut, l'adaptateur réseau physique ajouté à votre commutateur virtuel est présent dans la section "Adaptateurs inutilisés".
La redondance de la liaison montante ne sera donc pas prise en compte par vSphere HA.

Pour régler le problème, sélectionnez l'adapteur réseau physique de la section "Adaptateurs inutilisés" et cliquez sur la flèche "haut" pour le remonter dans la section "Adaptateurs actifs" (pour faire de l'actif/actif ou équilibrage de charge) ou "Adaptateurs en veille" (pour faire de l'actif/passif ou tolérance de panne).

Cet adaptateur réseau physique est remonté et sera donc utilisé par ce réseau virtuel.

Conformément aux recommandations de VMware, vous devriez sélectionner ces options :

• Equilibrage de la charge : Route basée sur le port virtuel d'origine.
• Restauration automatique : Non.

Faites de même sur les autres hôtes de votre cluster. Attribuez au moins 2 adaptateurs réseau physiques au commutateur virtuel utilisé pour le trafic de gestion.

Idem pour le réseau virtuel utilisé pour le trafic de gestion sur ces hôtes :

• assurez-vous de placer l'adaptateur réseau physique ajouté en tant qu'adaptateur actif ou en veille
• régler l'option "Equilibrage de la charge" sur "Route basée sur le port virtuel d'origine"
• régler l'option "Restauration automatique" sur "Non"
