Lorsque vous utilisez un commutateur virtuel distribué (vDS), vous pouvez utiliser les protocoles de découverte LLDP (Link Layer Discovery Protocol) et CDP (Cisco Discovery Protocol).
Contrairement aux commutateurs virtuels standards (vSS) qui ne supportent que le protocole de découverte CDP (Cisco Discovery Protocol).

1. Changer le mode de découverte (CDP ou LLDP) d'un commutateur virtuel distribué (vDS)
2. Voir les informations du commutateur physique depuis le VMware vSphere Client
3. Protocole de découverte CDP (Cisco Discovery Protocol) uniquement sous vSS

1. Changer le mode de découverte (CDP ou LLDP) d'un commutateur virtuel distribué (vDS)

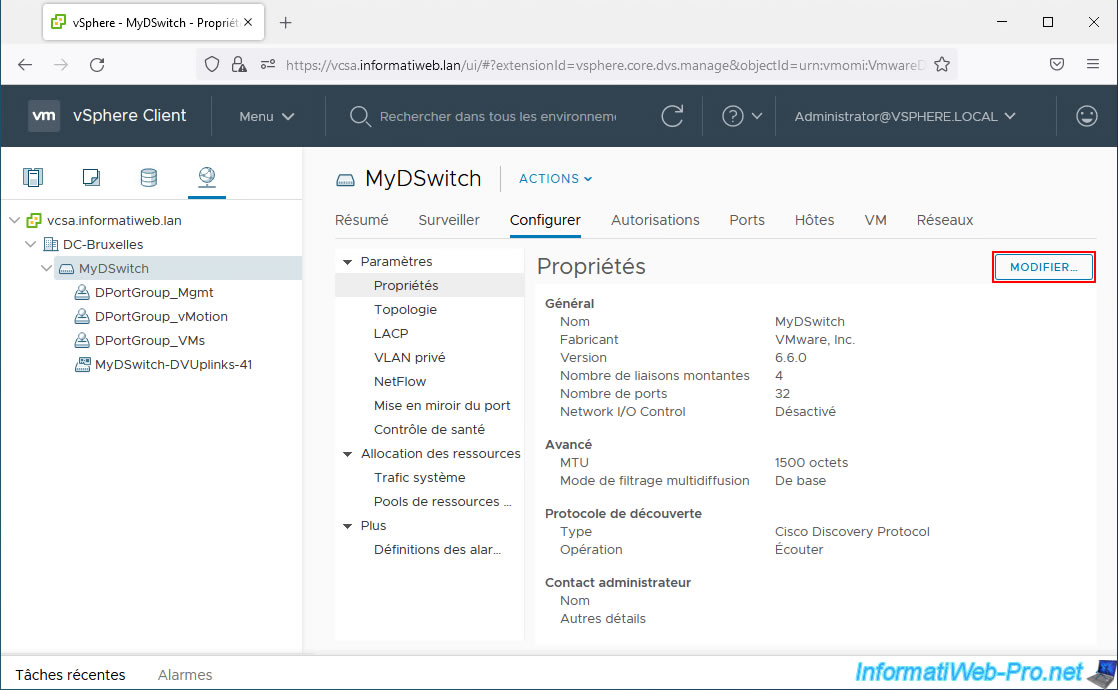

Pour changer le mode de découverte (CDP ou LLDP) d'un commutateur virtuel distribué (vDS), sélectionnez le commutateur virtuel souhaité et allez dans "Configurer -> Paramètres -> Propriétés".
Comme vous pouvez le voir, par défaut, c'est le protocole de découverte "Cisco Discovery Protocol" (CDP) qui est utilisé et celui-ci est activé uniquement en écoute.

Pour le changer, cliquez sur Modifier.

Dans la fenêtre "[nom du vDS] - Modifier les paramètres" qui s'affiche, allez dans la section "Avancé".
Comme vous pouvez le voir, vous pouvez configurer le protocole de découverte.

Dans notre cas, nous utiliserons le protocole de découverte "LLDP" en configurant ceci :

• Type : Link Layer Discovery Protocol
• Opération : Les deux

Les options disponibles sont :

• Type :
  • (désactivé) : ne pas utiliser de protocole de découverte.
    Ce qui signifie qu'aucune information concernant vos commutateurs ne sera échangée entre votre commutateur virtuel et votre commutateur physique.
  • Cisco Discovery Protocol : utiliser le protocole de découverte Cisco Discovery Protocol (CDP) supporté uniquement par les commutateurs physiques Cisco.
    Grâce à ce protocole, l'administrateur vSphere peut obtenir de nombreuses informations concernant le commutateur physique sur lequel est connecté votre hôte VMware ESXi. Telles que : le port du commutateur physique Cisco auquel il est connecté, la version du système d'exploitation "iOS" installée sur ce commutateur Cisco, ...
  • Link Layer Discovery Protocol : utiliser le protocole de découverte Link Layer Discovery Protocol (LLDP) supporté par plusieurs marques de commutateurs. Ce protocole permet la plupart du temps de récupérer des informations concernant le commutateur physique auquel votre hôte est connecté dans le cas où vous ne possédez pas de commutateur Cisco.
• Opération :
  • Ecouter : permet à l'administrateur vSphere de voir des informations concernant le commutateur physique auquel l'hôte est connectée depuis le VMware vSphere Client de votre serveur VMware vCenter Server (VCSA).
  • Annoncer : permet à l'administrateur du commutateur physique (Cisco ou autre) d'obtenir des informations concernant le commutateur virtuel vDS utilisé.
  • Les deux : permet à l'administrateur vSphere et à l'administrateur du commutateur physique d'obtenir tous les 2 des informations concernant le commutateur situé en face.
    L'administrateur vSphere verra les informations concernant le commutateur physique (Cisco ou autre) et l'administrateur du commutateur physique verra les informations concernant le commutateur virtuel vDS utilisé par l'administrateur vSphere.

Attention : pour que cela soit possible, il est nécessaire que le protocole de découverte souhaité soit aussi activé sur le commutateur physique auquel vos hôtes VMware ESXi sont connectés.

Source : Switch Discovery Protocol - VMware Docs.

Le protocole de découverte et le mode d'opération pour celui-ci ont été mis à jour.

2. Voir les informations du commutateur physique depuis le VMware vSphere Client

Pour voir les informations du commutateur physique auquel votre hôte VMware ESXi est connecté, sélectionnez l'hôte souhaité et allez dans : Configurer -> Mise en réseau -> Adaptateurs physiques.
Ensuite, sélectionnez un de ses adaptateurs réseau physiques et vous verrez d'abord des informations concernant cette carte réseau physique.

Si votre hôte VMware ESXi est connecté sur un commutateur physique Cisco et que vous avez choisi précédemment le protocole de découverte "Cisco Discovery Protocol" (CDP), vous pourrez voir des informations apparaitre dans l'onglet "CDP".
Sinon, ce message apparaitra :

Plain Text

Le protocole CDP (Cisco Discovery Protocol) est indisponible sur cet adaptateur réseau physique.

Si votre hôte VMware ESXi est connecté sur un commutateur physique supportant le LLDP et que vous avez choisi précédemment le protocole de découverte "Link Layer Discovery Protocol" (LLDP), vous pourrez voir des informations concernant votre commutateur physique dans l'onglet "LLDP".

Comme vous pouvez le voir, vous pourrez obtenir des informations concernant l'ID du châssis, l'ID du port, des informations concernant le port et le commutateur sur lequel il est connecté, ...

Si le protocole "Link Layer Discovery Protocol" (LLDP) est activé sur le commutateur physique et que le mode d'opération choisi précédemment est "Ecouter" ou "Les deux", vous pourrez voir des informations concernant les capacités du commutateur physique dans la section "Fonction de périphérique homologue".

Note : dans notre cas, il s'agit d'hôtes VMware ESXi virtualisés sur un hôte VMware ESXi physique, donc quasiment rien n'est disponible étant donné qu'ils sont connectés sur un commutateur virtuel VMware.

3. Protocole de découverte CDP (Cisco Discovery Protocol) uniquement sous vSS

Sur les commutateurs virtuels standards (vSS), le seul protocole de découverte est CDP (Cisco Discovery Protocol).
Néanmoins, vous ne pourrez pas voir cette information depuis le VMware vSphere Client de votre serveur VMware vCenter Server (VCSA).

Dans l'exemple ci-dessous, nous avons une autre infrastructure VMware avec un commutateur virtuel standard nommé "vSwitch0".

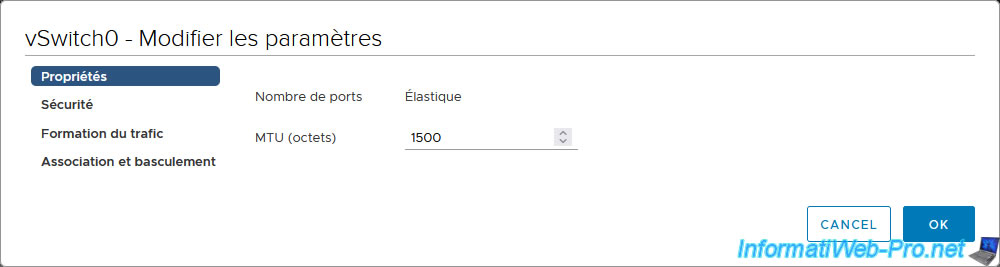

Cliquez sur "Modifier" pour voir ses paramètres.

Comme vous pouvez le constater, aucun paramètre n'apparait concernant le protocole de découverte utilisé.

Pour le voir, vous devrez afficher les informations de votre commutateur virtuel standard (vSS) depuis l'interface web de votre hyperviseur VMware ESXi.
Pour cela, allez dans "Mise en réseau -> Commutateurs virtuels" et cliquez sur le nom de votre commutateur virtuel standard (vSS). Par défaut : vSwitch0.

Comme vous pouvez le voir, dans notre cas, la découverte de liaison est : Ecouter / CDP (Cisco Discovery Protocol).

Si vous cliquez sur "Modifier les paramètres", vous pourrez changer le mode (Ecouter / Annoncer / Les deux) comme expliqué précédemment pour le vDS.
Ou désactiver la découverte de liaison en sélectionnant l'option "Aucun" (qui correspond à l'option "(désactivé)" dans les paramètres du vDS).

Pour le protocole de découverte de liaisons, comme vous pouvez le voir, vous ne pouvez utiliser que le CDP (Cisco Discovery Protocol) sur les commutateurs virtuels standards (vSS).
Ce qui requiert que le commutateur physique soit un commutateur (switch) Cisco. Sinon, aucune information ne pourra être récupérée concernant le commutateur physique.

Pas de panique, le réseau fonctionnera quand même. Cela signifie uniquement que vous ne pourrez pas voir d'informations concernant votre commutateur physique dans l'interface web de VMware ESXi ou VMware vCenter Server (VCSA).
